ZSJQ气动调节球阀

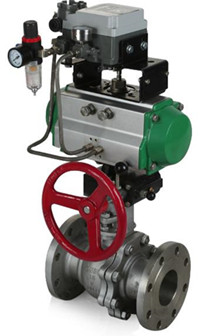

ZSJQ气动调节球阀

一、气动调节球阀 产品概述 霜恒牌ZSJQ气动调节球阀是一种转角为90°的旋转类球阀，采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。 气动调

一、气动调节球阀 产品概述

霜恒牌ZSJQ气动调节球阀是一种转角为90°的旋转类球阀，采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。
气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

ZSJQ气动调节球阀

二、气动调节球阀 主要技术参数

1、阀体

阀体形式 两段式铸造球型阀
公称通径 DN15～300mm
公称压力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(锥螺纹、管螺纹)
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 O型球体阀芯+电子抛光
流量特性 近似快开特性
阀芯材料 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理

2、执行器

执行器型号 GT、ST、AT、AW系列单、双作用气动执行器
供气压力 0.4～0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30～+70℃
作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动调节球阀 主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) ≤ 公称压力
动作范围 0～90°
泄露量Q 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差 带定位器：小于全行程的±2%
回差 带定位器：小于全行程的2%

四、气动调节球阀 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
压力等级 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.5～0.7MPa

五、气动调节球阀 外形尺寸图



ZSJQ气动调节球阀

六、气动调节球阀 外形连接尺寸

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1、A 根据所配气动执行机构而定
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.3MPa法兰连接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-Φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
