电动高压调节阀
一、电动高压调节阀 产品概述
ZAZGY/ZRZGY电动高压调节阀，由3810L系列、ZAZ系列、PSL系列直行程电动执行机构和低流阻直通调节阀体组成。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动高压调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
电动高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系
一、电动高压调节阀 产品概述
|
ZAZGY/ZRZGY电动高压调节阀，由3810L系列、ZAZ系列、PSL系列直行程电动执行机构和低流阻直通调节阀体组成。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动高压调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 |
|
|
|
ZRZGY电动高压调节阀
|
ZAZGY电动高压调节阀
|
|
二、电动高压调节阀 主要技术参数
1、阀体
| 阀体形式 | 直通铸造球型阀 |
|---|---|
| 公称通径 | DN25～300mm |
| 公称压力 | PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
| 阀芯形式 | 套筒笼式节流式阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 (304、304L、316、316L) |
3、执行器
| 执行器型号 | 3810L系列及进口执行器 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4 (特殊可定制CT6)、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动高压调节阀 性能指标
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 50：1 | ||
四、电动高压调节阀 额定流量系数Kv、允许压差
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 直线 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 额定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 允许压差(MPa) | ≤公称压力 | |||||||||||||

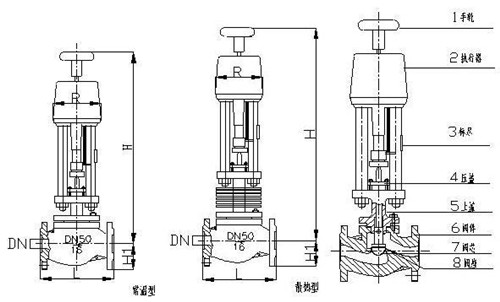

五、电动高压调节阀 主要外形图
 |
|
|
电动高压调节阀 外形尺寸图
|
电动高压调节阀 外形尺寸图
|
六、电动高压调节阀 主要连接尺寸
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 直通式 | 由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 | ||||||||||||
| 直角式 | ||||||||||||||
| H | ||||||||||||||
| H1 | 直通式 | |||||||||||||
| 直角式 | ||||||||||||||
| W | ||||||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
