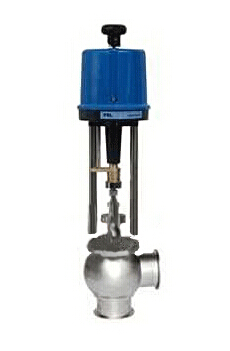

卫生级电动调节阀
一、卫生级电动调节阀 产品概述
ZDRS-P卫生级电动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级电动调节阀采用直行程电动执行机构及卫生级调节阀阀体组成。
卫生级电动调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1978标准,阀门泄漏量符合ANSIB16.104标准。
卫生级电动调节阀采用角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使卫生级电动调节阀打开和维修快捷容易,使过程停机时间缩短。
一、卫生级电动调节阀 产品概述
ZDRS-P卫生级电动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级电动调节阀采用直行程电动执行机构及卫生级调节阀阀体组成。 |
![]() |
|
卫生级电动调节阀
|
|
二、卫生级电动调节阀 主要技术参数
1、阀体
阀体形式 | 角型铸造球型阀(电子抛光处理) |
---|---|
公称通径 | DN15~100mm |
公称压力 | PN1.0MPa |
法兰标准 | 卡箍式、法兰式(如无合同约定,将按卡箍式连接供货) |
连接形式 | 法兰(FF RF RTJ) |
阀盖形式 | 标准型-17~+150℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | 三元乙丙橡胶、聚四氟乙烯 |
阀体材料 | 304、304L、316、316L |
2、阀内件
阀芯形式 | 单座柱塞型阀芯 |
---|---|
流量特性 | 线性、等百分比 |
阀芯材料 | 不锈钢 (304、304L、316、316L) |
3、执行器
执行器型号 | 3810L系列及进口执行器 |
---|---|
主要技术参数 | 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP55、隔爆标志:ExdⅡBT4 (特殊可定制CT6)、手操功能:手柄 | |
环境温度:-25~+70℃、环境湿度:≤95% |
三、卫生级电动调节阀 性能指标
项目 | 指标值 | ||
---|---|---|---|
基本误差% | 配3810L±2.0; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 50:1 |
四、卫生级电动调节阀 额定流量系数Kv、允许压差
公称通径 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
---|---|---|---|---|---|---|---|---|---|---|
阀座直径 dN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
额定流量系数KV | 线性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
额定行程 | 10 | 16 | 25 | 40 |
五、卫生级电动调节阀 主要外形图
|
|

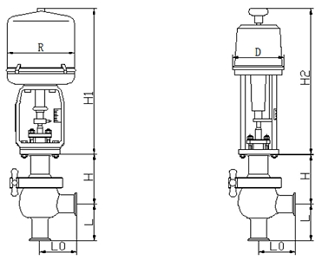

ZDRS-P卫生级电动调节阀 外形尺寸图
|
|
六、卫生级电动调节阀 主要连接尺寸
公称通径 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
---|---|---|---|---|---|---|---|---|---|---|
L | 法兰式 | 由于该阀门为订做产品,所有外型结构尺寸需以工程师设计为准,如需详细产品技术资料及连接尺寸,请与我公司技术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。 | ||||||||
卡箍式 | ||||||||||
H | 法兰式 | |||||||||
卡箍式 | ||||||||||
H1 | ||||||||||
A |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
