![气动薄膜三通调节阀](/products_image/201610142159583.jpg)

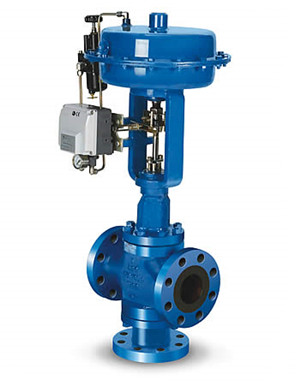

气动薄膜三通调节阀
一、气动薄膜三通调节阀 产品概述
本公司生产的ZJSF(H)气动薄膜三通调节阀,由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、安装维修简便等优点。
气动三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。
气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。
气动三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀
一、气动薄膜三通调节阀 产品概述
本公司生产的ZJSF(H)气动薄膜三通调节阀,由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、安装维修简便等优点。 |
![]() |
ZJSF(H)气动薄膜三通调节阀
|
二、气动薄膜三通调节阀 主要技术参数
1、阀体
阀体形式 | 三通铸造阀 |
---|---|
公称通径 | 合流阀:DN20~300mm、分流阀:DN80~300mm |
公称压力 |
PN1.6、2.5、4.0、6.4 |
法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 | 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
阀芯形式 | 双导向单座型阀芯、双导向套筒型阀芯 |
---|---|
流量特性 | 线性、等百分比 |
阀芯材料 | 不锈钢 (304、304L、316、316L) |
3、执行机构及附件、作用形式
执行器型式 | ZHA/B多弹簧簿膜执行机构 | ||||
---|---|---|---|---|---|
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20~100(标准)、20~60、60~100、40~200、80~240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140~400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30~+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
三、气动薄膜三通调节阀 主要性能指标
项目 | 不带定位器 | 带定位器 | ||
---|---|---|---|---|
基本误差% | ±5.0 | ±1.0 | ||
回差% | ≤3.0 | ≤1.0 | ||
死区% | ≤3.0 | ≤0.4 | ||
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
始点 | ±5.0 | ±1.0 | ||
气关 | 始点 | ±5.0 | ±1.0 | |
终点 | ±2.5 | ±1.0 | ||
额定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×阀额定容量 | |||
可调范围R | 30:1 |
四、气动薄膜三通调节阀 额定流量系数Kv、允许压差
公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径 dN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数KV | 分流阀 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
合流阀 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
允许压差(MPa) | ≤公称压力 | |||||||||||||
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
五、气动薄膜三通调节阀 主要外形图
![]() |

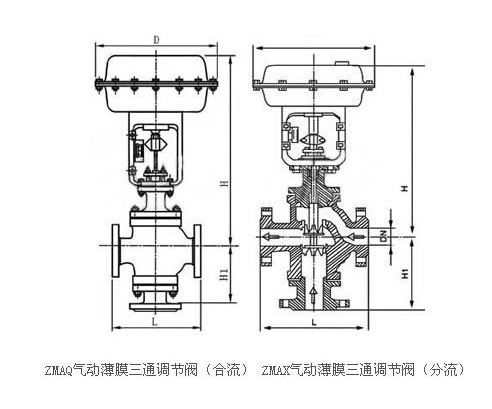

ZJSF(H)气动薄膜三通调节阀 外形尺寸图
|
六、气动薄膜三通调节阀 主要连接尺寸
公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | |
PN64 | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 400 | 475 | 570 | 752 | 819 | |
H | PN16/25 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 |
PN40 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 | |
PN64 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 322 | 380 | 495 | 605 | |
H1 | 155 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | 530 | 680 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | 380 | 380 | |
L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
