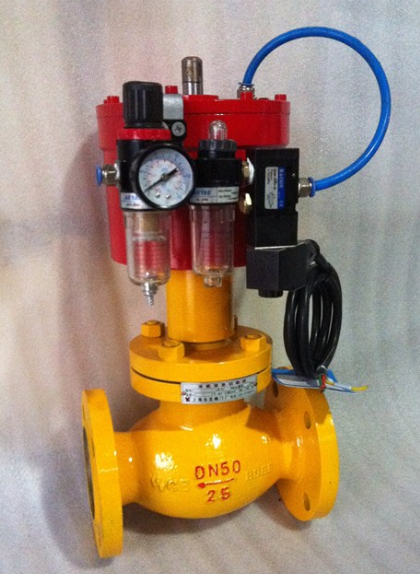

不锈钢液氨防爆紧急切断阀
产品名称:液氨气动紧急切断阀
产品附件:防爆气动三联件(防爆二位三通电磁,防爆信号执行开关,空气过滤器减压阀)
产品型号:QDQ421F-16/25/40C
产品规格:DN15-DN300
压力等级:1.6Mpa-2.5Mpa-4.0Mpa
适用介质:液氨、氨气、天然气、液化气
使用温度:-40~+80℃
阀体材质:铸钢、不锈钢304、316、304L、316L
防爆气动紧急切断阀是一种安全保护阀,安装在液氨、氨气、液化石油气(燃气),液体与气体管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75℃时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
防爆气动紧急切断阀结合了截止阀,止回阀,电磁阀和气动阀门的优点,具有极佳的技术性能,低负荷损失和高可靠性,用于发生紧急情况时通过泄露报警仪输出信号给电磁阀,电磁阀通电关闭气源,阀门自动关闭,也能远距离迅速操控管道或储罐上阀门的开启、关闭,保证人身和财产安全。
防爆气动紧急切断阀属于自动化系统中执行机构的一种阀门,由弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。防爆气动紧急切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的气体。
气缸工作压力:≤2.0Mpa
气缸使用介质:氮气、无水空气
气缸开启压力:≥0.5-0.7Mpa
气缸使用温度:≤75℃
(易熔合金)熔化温度:75±5℃
切断时间:阀门口径小于等于DN65关闭时间≤5秒
阀门口径大于DN65关闭时间≤10秒
气缸、活塞:球墨铸铁
弹簧材质:50CrVA(弹簧钢)
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
开启类型:常开式,常闭式
紧急切断阀气源入口安装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。发生紧急情
况时燃气泄漏报警器报警输出信号给电磁阀,电磁阀通电排气,阀门自动关闭.
2、手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
3、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
4、电气防护等级:CEI IP65/IP67
5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率:交流 AC24V或220V,50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W

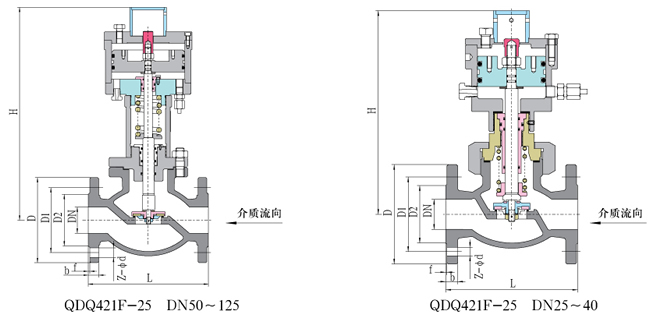

液氨防爆气动紧急切断阀结构外形及连接尺寸(mm):
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
F
|
Z-Φd
|
15
|
130
|
215
|
95
|
65
|
45
|
16
|
2
|
4-Φ14
|
20
|
150
|
255
|
105
|
75
|
55
|
16
|
2
|
4-Φ14
|
25
|
160
|
285
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
32
|
180
|
300
|
135
|
100
|
78
|
18
|
2
|
4-Φ18
|
40
|
200
|
320
|
145
|
110
|
85
|
18
|
2
|
4-Φ18
|
50
|
230
|
380
|
160
|
125
|
100
|
20
|
3
|
4-Φ18
|
65
|
290
|
420
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
80
|
310
|
450
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
100
|
350
|
520
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
125
|
400
|
558
|
270
|
220
|
188
|
28
|
3
|
8-Φ25
|
150
|
480
|
750
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
200
|
600
|
950
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
250
|
650
|
1050
|
425
|
370
|
332
|
36
|
3
|
12-Φ30
|
300
|
750
|
1120
|
485
|
430
|
390
|
40
|
3
|
16-Φ30
|
1、保管时将本阀的各个对外通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,
消除污垢,并在加工面上涂防锈油,防止锈蚀。
2、阀门可安装在水平或垂直的管道上使用,安装前去掉防尘盖,将阀门内部清理干净,以免污物带进
阀体内部,损坏密封圈。
3、紧急切断阀采用止回阀原理,只能单向截断,阀门工作介质的流动方向是高进低出,安装时必须注
意阀门标志,将要保护的一端作为阀门入口。
4、阀门每天开放12-14小时后,在系统不工作时应及时将阀瓣关闭,避免弹簧长期压缩,降低阀门长
期使用的可靠性。
5、订购产品时须注明法兰密封面形式,压力等级及连接标准。
以上是防爆气动紧急切断阀的产品信息,如果您对防爆气动紧急切断阀的规格、型号、图片、技术参数有什么疑问,请联系我们获取防爆气动紧急切断阀的详细信息。
|
