电动双座调节阀
一、电动双座调节阀 产品概述
本公司的ZD(R)SN电动双座调节阀，由3810L系列(或PSL系列)直行程电子式电动执行器和直通双座调节阀体组成。电动双座调节阀内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动双座调节阀的开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动双座调节阀采用双导向结构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。
电动双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质，特别使用于压差较大且对泄露量要求不严格干净介质场合。
一、电动双座调节阀 产品概述
|
本公司的ZD(R)SN电动双座调节阀，由3810L系列(或PSL系列)直行程电子式电动执行器和直通双座调节阀体组成。电动双座调节阀内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动双座调节阀的开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 |
|
|
|
|
|
二、电动双座调节阀 主要技术参数
1、阀体
| 阀体形式 | 直通双座铸造球型阀 |
|---|---|
| 公称通径 | DN25～300mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4、10.0MPa |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
| 阀芯形式 | 双座柱塞型阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 (304、304L、316、316L) |
3、执行器
| 执行器型号 | 3810L系列、PSL系列、DKZ系列及进口执行器 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动双座调节阀 性能指标
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 50：1 | ||
四、电动双座调节阀 额定流量系数Kv、允许压差
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 直线 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
| 等百分 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 额定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 允许压差(MPa) | ≤公称压力 | |||||||||||||

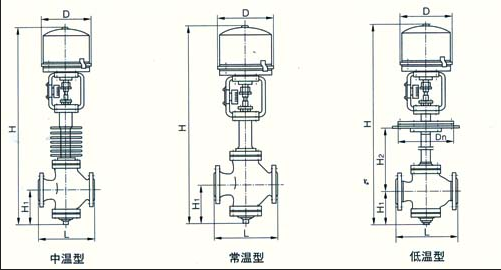

五、电动双座调节阀 主要外形图
六、电动双座调节阀 主要连接尺寸
| 公称通径 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
