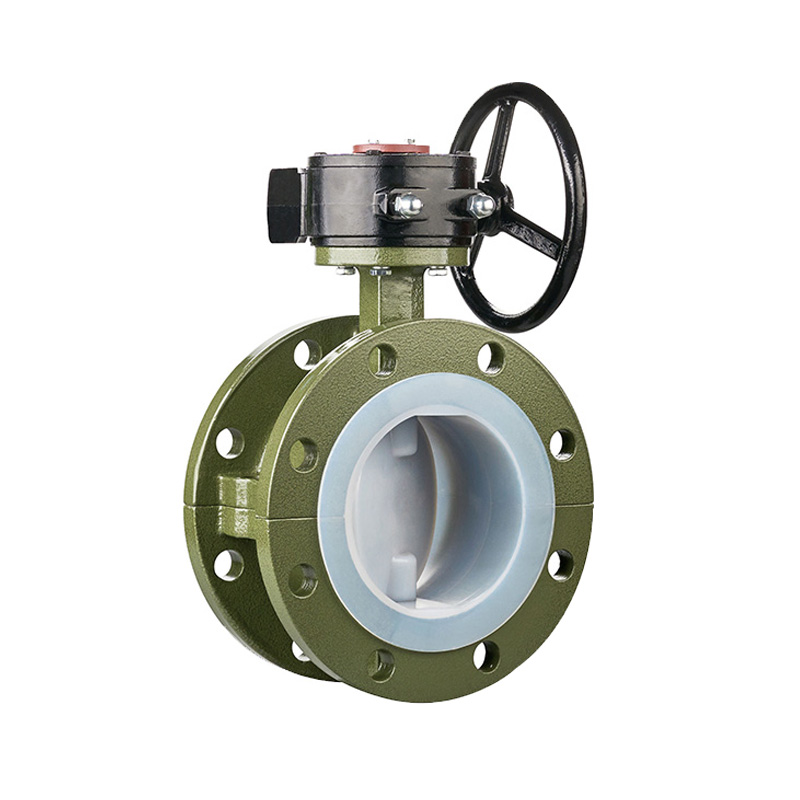

D341F4-16C蜗轮衬氟蝶阀

D341F4-16C蜗轮衬氟蝶阀

蜗轮衬氟蝶阀概述 蜗轮衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质, 衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。 采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。 阀

蜗轮衬氟蝶阀概述

蜗轮衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质, 衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱,王水等具有强腐蚀的介质。

蜗轮衬氟蝶阀结构特点

1.体积小、重量轻、操作轻巧、便于安装、维修。

2.密封性能优良可靠、零泄漏,使用寿命长。

3.流量特性趋于直线,调节性能最优。

4.结构简单,开关迅速,90°旋转启闭。

5.可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

6.可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

7.更换零件衬里材质可适用于各种介质。

蜗轮衬氟蝶阀执行标准

蜗轮衬氟蝶阀执行标准(表)

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

蜗轮衬氟蝶阀的主要零件材料

蜗轮衬氟蝶阀的主要零件材料(表)

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板

WCB

35

CF8

CF8M

CF3

CF3M

3

阀杆

1Cr13

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

000Cr17Ni14Mo2

4

衬里、阀座

PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

5

密封圈

FPM(氟橡胶)

FPM(氟橡胶)

6

弹性条(垫)

Si(硅橡胶)

Si(硅橡胶)

7

调节定位座

0Cr18Ni9

0Cr18Ni9

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

8

紧固螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9Ti

1Cr18Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

操作手柄

ZL101
