v230d01自力式压力调节阀
一、V230D01自力式压力调节阀 产品概述
上海霜恒专业生产的V230D01自力式(阀后)压力调节阀由控制阀门、 执行器和一个设定压力的弹簧组成。
V230D01自力式(阀后)压力调节阀属于自力式调节阀,该阀适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀后压力升高时,控制阀关闭。
工作原理:工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2,同时P1通过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1
一、V230D01自力式压力调节阀 产品概述
上海霜恒专业生产的V230D01自力式(阀后)压力调节阀由控制阀门、 执行器和一个设定压力的弹簧组成。 V230D01自力式(阀后)压力调节阀属于自力式调节阀,该阀适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀后压力升高时,控制阀关闭。 工作原理:工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2,同时P1通过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯向离开阀座方向移动,直到顶盘的作用力与弹簧反作用力相平衡为止。这时,阀芯与阀座之间流通面积变大,流阻变小,从而使P1降为设定值。同理,当阀前压力P1降低时,作用方向与上述相反,这就是阀前压力调节时的工作原理。 当需要改变阀前压力P1的设定值时,可调整调节螺母。 |
二、V230D01自力式压力调节阀 产品型号和图片
![]() |

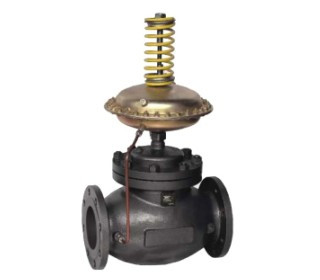

V230D01自力式压力调节阀
|
三、V230D01自力式压力调节阀 主要参数
V230D01自力式压力调节阀零部件材料 | ||
阀体 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) | |
阀芯材料 | 硬密封 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti) |
软密封 | 不锈钢镶嵌橡胶圈 | |
压力平衡元件 | 不锈钢波纹管(DN15~125)、平衡膜片(DN150~250) | |
阀座 | CF8、CF8M | |
阀杆 | 304、316 | |
膜盖 | 钢板镀锌 | |
膜片 | EPDM或FKM夹纤维 |
V230D01自力式压力调节阀允许工作温度 | |
15~125mm | 150~250mm |
≤150℃ | ≤140℃ |
冷却罐≤200℃ | 冷却罐和加长件≤200℃ |
冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ |
≤150℃ | |
注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。 |
V230D01自力式压力调节阀额定流量系数、噪音衡量系数、允许压差 | ||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 |
0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
1.6 | 1.5 | 1.2 | 1.0 | |||||||||
2.0 |
四、V230D01自力式压力调节阀 订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
下一个:HLS小口径单座调节阀上一个:V240T06自力式温度调节阀
