HSC套筒单座调节阀
一、HSC套筒单座调节阀 产品概述
本公司生产的HSC套筒单座调节阀是引进德国CV3000系列产品之一。HSC套筒单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。HSC套筒单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。
HSC套筒单座调节阀的泄漏量符合ANSI B16.104标准。
HSC套筒单座调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
HSC套筒单座调节阀符合GB/T4213-92标准。
一、HSC套筒单座调节阀 产品概述
|
本公司生产的HSC套筒单座调节阀是引进德国CV3000系列产品之一。HSC套筒单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。HSC套筒单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。 |
|
|

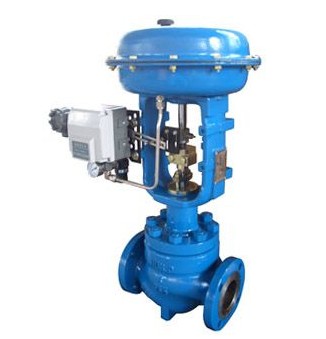

HSC套筒单座调节阀
|
二、HSC套筒单座调节阀 主要技术参数
1、阀体
| 阀体型式 | 直通套筒单座铸造球型阀 | |
|---|---|---|
| 公称通径 | 40、50、65、80、100、150、200mm | |
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接标准 | 嵌接焊SW(40~50mm)；对接焊BW(65~200mm) | |
| 阀体材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 | |
| 上阀盖 | 常温型 | -17~+230℃ |
| 伸长I型 | -45~-17℃、 +230~+566℃ | |
| 伸长II型 | -100~-45℃ | |
| 伸长III型 | -196~-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
2、阀内件
| 阀芯形式 | 套筒单座式柱塞型阀芯 |
|---|---|
| 套筒形式 | 分离式套筒 |
| 流量特性 | 等百分比特性(%)和线性特性(L) |
| 阀芯材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
2、执行器
| 执行器型式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|---|---|
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
| 供气压力 | 140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 气源接口 | RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、手轮机构等 |
三、HSC套筒单座调节阀 主要性能指标
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|---|---|---|
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 50:1 | |
四、HSC套筒单座调节阀 Cv值和行程(%CC、LCC)
| 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 | Cv=4.0 | Cv=6.3 | 25 | Cv=6.3 | 25 | 32 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 65 | 80 | 100 | 80 | 100 | 125 |
| 额定Cv值 | 4.0 | 6.3 | 12 | 6.3 | 12 | 21 | 12 | 21 | 30 | 21 | 30 | 50 | 30 | 50 | 85 | 85 | 125 | 200 | 125 | 200 | 310 |
| 额定行程 | 35 | 38 | 50 | 75 | |||||||||||||||||
五、HSC套筒单座调节阀 主要外形图
| 公称通径DN(mm) | 40、50、65、80、100、150、200mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部，技术人员将会 为您提供完整的图纸及技术资料 |
||||||||||
| 阀体高度 | |||||||||||
| 执行器高度 | |||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
