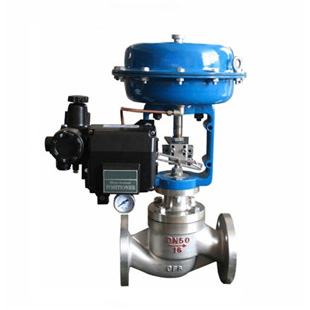

HLC小口径套筒调节阀
一、HLC小口径套筒调节阀 产品概述
HLC小口径套筒调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。HLC小口径套筒调节阀的泄漏量符合ANSI B16.104标准。HLC小口径套筒调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大。HLC小口径套筒调节阀产品符合GB/T4213-92。
主要特点如下：
1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
一、HLC小口径套筒调节阀 产品概述
|
HLC小口径套筒调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。HLC小口径套筒调节阀的泄漏量符合ANSI B16.104标准。HLC小口径套筒调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大。HLC小口径套筒调节阀产品符合GB/T4213-92。 |
|
|

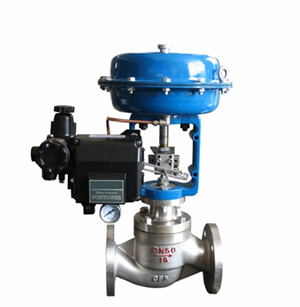

HLC小口径套筒调节阀
|
二、HLC小口径套筒调节阀 主要技术参数
1、阀体
| 阀体型式 | 直通铸造球型阀 | |
|---|---|---|
| 公称通径 | 15、20、25mm | |
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG |
| 法兰标准 | ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592 | |
| 焊接标准 | 承插焊SW | |
| 材料 | 铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 | |
| 上阀盖 | 常温型 | -17～+230℃ |
| 伸长I型 | -45～-17℃、 +230～+566℃ | |
| 伸长II型 | -100～-45℃ | |
| 伸长III型 | -196～-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
2、阀内件
| 阀芯形式 | 单座套筒柱塞型阀芯 | |
|---|---|---|
| 流量特性 | 金属阀座 | 等百分比特性、线性特性 |
| 软阀座 | ||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
2、执行器
| 执行器型式 | HA多弹簧薄膜执行机构 |
|---|---|
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa |
| 供气压力 | 140~400KPa |
| 气源接口 | RC1/4"和1/4NPT |
| 环境温度 | -30～+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、气动加速器、阀位传送器、手轮机构等 |
三、HLC小口径套筒调节阀 主要性能指标
| 项目 | 指标值 | |
|---|---|---|
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 | 小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 | |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3%(HA1型小于全行程的5%) | |
| 基本误差 | 带定位器 | 小于全行程的±1%-7(HA1型小于全行程的±2%) |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) | |
四、HLC小口径套筒调节阀 Cv值和行程
| 额定Cv值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量特性 | 金属阀座 | 等百分比(%) | - | - | - | - | O | O | O | O | O | O | O |
| 线性(L) | O | O | O | O | O | O | O | O | O | O | O | ||
| 额定行程(mm) | 14.3 | ||||||||||||
| 公称通径(mm) | 20、25 | ||||||||||||
注：符号O表示阀的规格范围。
五、HLC小口径套筒调节阀 主要外形图
| 公称通径DN(mm) | 15、20、25 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 结构长度 | 由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。 | ||||||||||
| 阀体高度 | |||||||||||
| 执行器高度 | |||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
