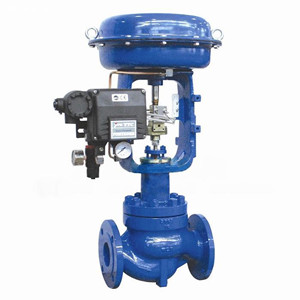

HCN低噪音笼式调节阀
一、HCN低噪音笼式调节阀 产品概述
HCN低噪音笼式调节阀可以降低压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。HCN低噪音笼式调节阀流体通道呈S 流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。
HCN低噪音笼式调节阀的泄漏量符合ANSI B16.104标准。
HCN低噪音笼式调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
HCN低噪音笼式调节阀符合GB/T4213-92标准。
一、HCN低噪音笼式调节阀 产品概述
|
HCN低噪音笼式调节阀可以降低压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。HCN低噪音笼式调节阀流体通道呈S 流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。 |
|
|
HCN低噪音笼式调节阀
|
二、HCN低噪音笼式调节阀 主要技术参数
1、阀体
| 阀体型式 | 直通铸造球型阀 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通径 | 40、50、65、80、100、150、200、250、300、350mm | ||||||||||
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||||
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM | |||||||||
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||||
| 焊接标准 | 嵌接焊SW(40~50mm) 对接焊BW(65~350mm) | ||||||||||
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 | ||||||||||
| 上阀盖 | 常温型(P) | -17~+230℃ | |||||||||
| 伸长I型(E) | -45~-17℃、 +230~+566℃ | ||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | ||||||||||
| 阀芯形式 | 带组合密封圈或活塞环的压力平衡式阀芯 | ||||||||||
| 流量特性 | 等百分比特性(%CC)和线性特性(LCC) | ||||||||||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | ||||||||||
2、阀内件
| 阀芯形式 | 带组合密封圈或活塞环的压力平衡式阀芯 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量特性 | 等百分比特性(%CC)和线性特性(LCC) | ||||||||||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | ||||||||||
2、执行器
| 执行器型式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|---|---|
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 80~240KPa(HA型)，190~350KPa(VAP型) |
| 供气压力 | 280~400KPa(HA型)、400(VA6型、VP型) |
| 气源接口 | RC1/4"(HA、VA6型)、RC3/8"(VP型) |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、阀位传送器、手轮机构等 |
三、HCN低噪音笼式调节阀 主要性能指标
| 泄漏量 | 金属阀座 | 符合ANSI B16.104-1976 IV级 |
|---|---|---|
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 25:1 | |
四、HCN低噪音笼式调节阀 Cv值和行程
高精度流量特性阀芯(%CF、LCF、%TF、LTF)
| 公称通径 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 80 | 100 | 125 | 100 | 125 | 150 | 125 | 150 | 200 | 250 | 300 | 350 |
| 额定Cv值 | 10 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 120 | 99 | 120 | 175 | 120 | 175 | 330 | 175 | 330 | 580 | 760 | 1090 | 1610 |
| 额定行程 | 25 | 38 | 50 | 75 | 100 | 150 | |||||||||||||||||||||
五、HCN低噪音笼式调节阀 主要外形图
| 公称通径DN(mm) | 40、50、65、80、100、125、150、200、250、300、350mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 结构长度 | 由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。 | ||||||||||
| 阀体高度 | |||||||||||
| 执行器高度 | |||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
