HPC高压笼式调节阀

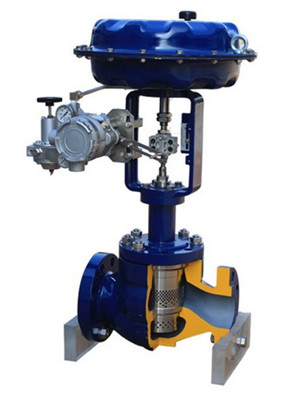

HPC高压笼式调节阀

一、HPC高压笼式调节阀 产品概述 HPC高压笼式调节阀是CV3000系列产品之一。HPC高压笼式调节阀是一种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。HPC高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，HPC高压笼式调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。 HPC高压笼式调节阀的泄漏量符合ANSI B16.

一、HPC高压笼式调节阀 产品概述

HPC高压笼式调节阀是CV3000系列产品之一。HPC高压笼式调节阀是一种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。HPC高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，HPC高压笼式调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
HPC高压笼式调节阀的泄漏量符合ANSI B16.104标准。
HPC高压笼式调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
HPC高压笼式调节阀符合GB/T4213-92标准。

HPC高压笼式调节阀

二、HPC高压笼式调节阀 主要技术参数

1、阀体

阀体型式 直通锻造球型阀
公称通径 40、50、80、100、150、200、250、300mm
公称压力 ANSI 900、1500、2500；JIS 63K 注：DN250~300无ANSI 2500
连接型式 密封面型式 RF、RJ
法兰标准 JIS B2201-1984、ANSI B16.5-1981
焊接标准 嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
材料 锻钢(碳钢、不锈钢、钛钢、耐蚀钢等)
上阀盖 常温型 -5～+230℃
伸长I型 +230～+566℃
压盖型式 螺栓压紧式
密封填料 石棉编织填料、石墨填料

2、阀内件

阀芯形式 带组合密封圈或活塞环的压力平衡式阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

2、执行器

执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 80~240KPa(HA型)
供气压力 280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口 Rc1/4"(HA、VA型)、G3/8"(VP型)
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、HAV文丘里角型调节阀 主要性能指标

泄漏量 金属阀座 ANSI：Class IV
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
可调范围 50：1

四、HAV文丘里角型调节阀 Cv值和行程

公称通径 40 50 80 100 150 200 250 300
阀座直径 25 32 40 32 40 50 50 65 80 65 80 100 100 125 150 125 150 200 250 300
额定Cv值 900-1500 12 17 25 17 25 52 52 78 110 78 110 180 180 270 375 270 375 650 1000 1440
2500 - 12 17 12 17 31 31 52 78 52 78 125 125 180 270 180 270 470 - -
额定行程 25 38 50 75 100

五、HAV文丘里角型调节阀 主要外形图

公称通径DN(mm) 40、50、80、100、150、200、250、300mm
结构长度 由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。
阀体高度
执行器高度

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
