电动法兰球阀
一、电动法兰球阀 产品概述
霜恒牌电动法兰球阀采用CHR电动执行器及球阀组成。执行器与阀门采用直联方式，外形精巧美观。电动法兰球阀可采用多种阀座，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，具有磨擦系数低、操作力矩小、泄露量最高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。电动法兰球阀根据结构可分为电动硬密封球阀和电动软密封球阀两种。电动法兰球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mA
一、电动法兰球阀 产品概述
|
霜恒牌电动法兰球阀采用CHR电动执行器及球阀组成。执行器与阀门采用直联方式，外形精巧美观。电动法兰球阀可采用多种阀座，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，具有磨擦系数低、操作力矩小、泄露量最高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。电动法兰球阀根据结构可分为电动硬密封球阀和电动软密封球阀两种。电动法兰球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。 |
|
|

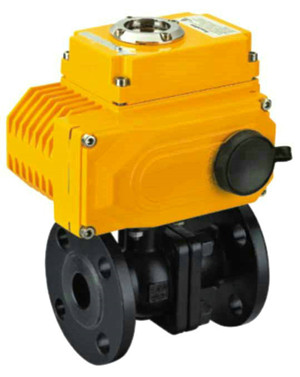

Q941电动法兰球阀
|
三、电动法兰球阀 主要技术参数
1、阀体
| 阀体形式 | 直通铸造球阀 |
|---|---|
| 公称通径 | DN15～300mm |
| 公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(锥螺纹、管螺纹) |
| 阀盖形式 | 整体式 |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46 |
2、阀内件
| 阀芯形式 | O型球体阀芯+电子抛光 |
|---|---|
| 流量特性 | 近似快开特性 |
| 阀芯材料 | 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
| 执行器型号 | CHR、3810R、DZW、HQ、PSQ |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4(CT5)、手操功能：手柄、手轮 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动法兰球阀 主要性能规范
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死区 | ≤1%(可调) | |||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||
三、电动法兰球阀 主要零件材料
| 1 | 左阀体 | WCB、CF8、CF8M、CF3M |
|---|---|---|
| 2 | 右阀体 | WCB、CF8、CF8M、CF3M |
| 3 | 阀座 | PEFE、PPL、304、316 |
| 4 | 球体 | 2Cr13、304、316 |
| 5 | 阀杆 | 2Cr13、304、316 |
| 6 | 密封填料 | PTFE/柔性石墨 |
| 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
| 8 | 联轴器 | Q235A |
| 9 | 执行器 | 配置执行器不同，材质也不相同 |
四、电动法兰球阀 外形尺寸图
|
 |
|
|

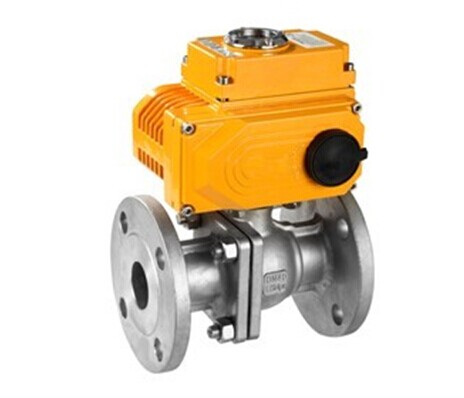

Q941电动法兰球阀 (配CHQ)
|
Q941电动法兰球阀 (配CHR)
|
|
五、电动法兰球阀 外形连接尺寸
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | ||||||||||||
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | ||||||||||||
| H1、H3、A、A2 | 根据所配气动执行机构而定 | |||||||||||||||||||||||||
| PN1.6MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||||||||||||
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | ||||||||||||
| PN2.5MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | ||||||||||||
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | ||||||||||||
| PN4.0MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | ||||||||||||
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-22 | 16-33 | ||||||||||||
| PN6.3MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 | 530 | ||||||||||||
| D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 | ||||||||||||
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | ||||||||||||
| n-Φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 | 12-36 | 16-36 | ||||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
