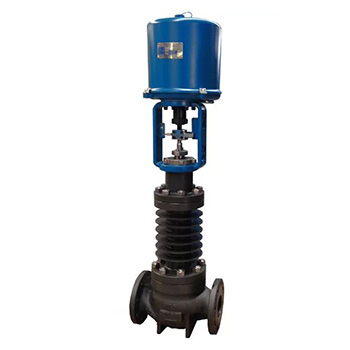

电动高温调节阀

电动高温调节阀的概述
ZDLP/M型电子式精小型电动单座（套筒）调节阀，是工控系统中应用最多的一种。由低流阻直通单座阀或低流阻套筒阀配德国进口PS系列、国产QS系列、3810（3410开关）系列、DKZ系列等直行程电动执行机构组成。电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号（4-20mA DC或1-5V DC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

电动高温调节阀的特点
1、ZDLP/M型电子式精小型电动单座调节阀只有一个阀座和一个阀芯，具有关闭性能好、泄漏量小、流量特性准确、可调比大的特点。故适用于介质泄漏量及调节精度有严格要求的场合。
2、ZDLP/M型电子式精小型电动套筒调节阀采用了平衡式结构，阀杆上不平衡力很小，稳定性好，适用于阀两端压差较高的场合。并具有噪音低、空化作用小、寿命长等优点。但阀座泄漏率较单座阀大。两者都广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

电动高温调节阀的型号编制说明


电动高温调节阀的工作原理和结构
ZRSJP/M型电子式精小型电动单座（套筒）调节阀，由3810L系列电子式执行机构和低流阻直通阀体组成。（如图1）。
3810系列电动执行机构,是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mA DC或1-5V DC输入信号来运转的全电子式执行机构。机内有伺服放大器，无需另配用伺服放大器，关键部件控制器采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高、防潮、防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作，选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角行程调节阀门组成电动调节阀。本电动执行机构由控制器、传动机构、开度检测机构、联结机构、手动机构组成。
低流阻直通单座阀和套筒阀结构简单紧凑，并具有相当大的流量系数。本阀采用了直通单座无底盖顶导向结构的阀体型式，体积小、重量轻、流道设计流畅，具有高效的特点。阀体和配管的连接形式采用凸面和凹凸面法兰，适应不同的公称压力。阀体分普通型和高温型两种型式，用于不同的工作温度。单座阀阀芯形式为上导向柱塞阀；套筒阀芯为圆柱型，由套筒的内圆导向，套筒经精密加工开出一定特性的窗孔。它们均具有精确的流量特性，符合IEC标准和国家标准规定的斜率偏差考核要求。标准型填料为聚四氟乙烯成型填料，根据现场使用要求还可选用柔性石墨特种填料。


电动高温调节阀的主要技术数据




电动高温调节阀的外形尺寸
