GUD电动高真空蝶阀

一、电动高真空蝶阀产品概述 GUD电动高真空蝶阀是适用于真空系统中接通或切断管路的介质流。电动高真空蝶阀阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。电动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。 GUD电动高真空蝶阀二、电

一、电动高真空蝶阀产品概述

GUD电动高真空蝶阀是适用于真空系统中接通或切断管路的介质流。电动高真空蝶阀阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。电动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。

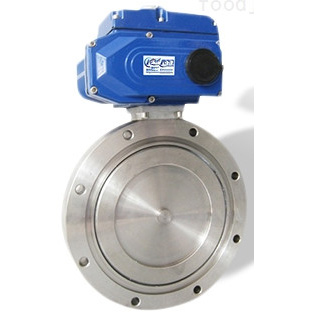

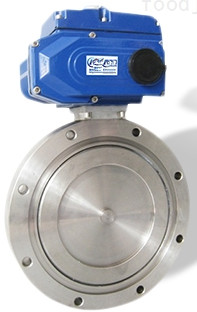

GUD电动高真空蝶阀

二、电动高真空蝶阀主要性能参数

公称通径(DN)		50
适用范围(Pa)		10 5 ～6.7x10 -4
漏气率（Pa.L/S)		6.7X1010 -4
电磁阀电压（V/HZ）		220/50
气源压力（MPa）		0.4～0.6
法兰标准		GB6070.3-85
安装位置		任意
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
主要件材质	密封件	丁腈橡胶或氟橡胶

三、电动高真空蝶阀连接尺寸

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	183	139	157	4-φ7
GID-50	50	110	90	55	22	195	139	157	4-φ7
GID-65	65	125	105	70	26	203	139	157	4-φ9
GID-80	80	145	125	85	30	213	139	157	4-φ9
GID-100	100	170	145	105	30	231	139	157	4-φ12
GID-150	150	220	195	156	35	251	139	157	8-φ12
GID-200	200	275	250	208	40	315	147	207	8-φ12
GID-250	250	330	300	258	45	343	147	207	8-φ14
GID-300	300	380	350	308	55	368	147	207	8-φ14
GID-400	400	500	465	408	60	451	182	256	8-φ18
GID-500	500	600	565	510	80	535	182	280	12-φ18
