电动法兰闸阀

电动法兰闸阀

一、电动法兰闸阀 产品概述 霜恒公司生产的电动法兰闸阀是由多回转电动执行器与法兰闸阀组成,主要用来接通或截断管路中的介质,不适用于调节介质流量,电动法兰闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。电动法兰闸阀的主要优点如下: (1)流体阻力小,闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。 (2)启闭较省力,启闭时闸板运动方向与介质流动方向相垂直,与截止阀相比、闸阀的启闭较为省力。 (3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。

一、电动法兰闸阀 产品概述

霜恒公司生产的电动法兰闸阀是由多回转电动执行器与法兰闸阀组成,主要用来接通或截断管路中的介质,不适用于调节介质流量,电动法兰闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。电动法兰闸阀的主要优点如下:
(1)流体阻力小,闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
(2)启闭较省力,启闭时闸板运动方向与介质流动方向相垂直,与截止阀相比、闸阀的启闭较为省力。
(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。

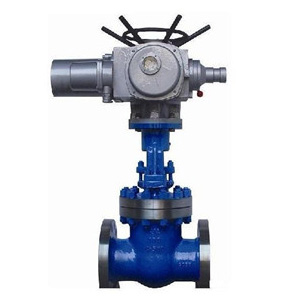

Z941H电动法兰闸阀

二、电动法兰闸阀 产品特点

1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

三、电动法兰闸阀 设计标准

设计规范 GB/T 12234
结构长度 GB/T 12221
连接法兰 JB/T 79
试验与检验 JB/T 9092
压力-温度 GB/T 9131
产品标识 GB/T 12220

四、电动法兰闸阀 性能规范

型号 公称压力
(MPa)
实验压力 工作温度(℃) 适用介质
强度水(MPa) 密封(水)空气(MPa) 低压密封空气(MPa)
Z41H-16C
Z41W-16P(R)
1.6 2.4 1.8 0.6 ≤425 硝酸类
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

五、电动法兰闸阀 主要零件材料

阀体/阀盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
闸板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
阀杆 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304L+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨
压盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

六、电动法兰闸阀 主要外形图



电动法兰闸阀 配DZW执行器


七、电动法兰闸阀 主要外形尺寸

电动法兰闸阀外形尺寸(PN16)

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

电动法兰闸阀外形尺寸(PN25)

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350

电动法兰闸阀外形尺寸(PN40)

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置
L D D1 D2 D6 b z-Φd f Y H
40 200 145 110 85 76 18 4-Φ18 3 4 617 ZB15
50 250 160 125 100 88 20 4-Φ18 3 4 665 ZB15
65 280 180 145 120 110 22 8-Φ18 3 4 680 ZB15
80 310 195 160 135 121 22 8-Φ18 3 4 752 ZB15
100 350 230 190 160 150 24 8-Φ23 3 4.5 846 ZB20
125 400 270 220 188 176 28 8-Φ25 3 4.5 908 ZB20
150 450 300 250 218 204 30 8-Φ25 3 4.5 1087 ZB40
200 550 375 320 282 260 38 12-Φ30 3 4.5 1243 ZB40
250 650 445 385 345 313 42 12-Φ34 3 4.5 1429 ZC45
300 750 510 450 408 364 46 16-Φ34 4 4.5 168 ZC60
350 850 570 510 465 422 52 16-Φ34 4 5 1738 ZC90
400 950 655 585 535 474 58 16-Φ41 4 5 1897 ZC120
450 1050 680 610 560 524 60 20-Φ41 4 5 2104 ZC180
500 1150 755 670 612 576 62 20-Φ48 4 5 2401 ZC180

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
