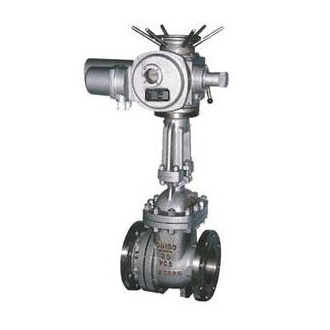

PZ941H电动排渣闸阀
一、电动排渣闸阀 产品概述
本公司生产的电动排渣闸阀适用于公称压力PN1.6~6.4Mpa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,电动排渣闸阀适用介质为:灰水混合物,渣水混合物(渣水比1:6,最大料度<50MM)。电动排渣闸阀主要特点如下:
1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封,性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤
一、电动排渣闸阀 产品概述
本公司生产的电动排渣闸阀适用于公称压力PN1.6~6.4Mpa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,电动排渣闸阀适用介质为:灰水混合物,渣水混合物(渣水比1:6,最大料度<50MM)。电动排渣闸阀主要特点如下: |
![]() |
PZ941H电动排渣闸阀
|
二、电动排渣闸阀 主要性能规范
公称压力(MPa) | 密封试验 | 壳体试验 | 工作温度(℃) | 适用介质 |
---|---|---|---|---|
1.0MPa | 1.1MPa | 1.5MPa | -25℃~550℃ | 灰水混合物,渣水混合物 |
1.6MPa | 1.75MPa | 2.4MPa | ||
2.5MPa | 2.75MPa | 3.75MPa | ||
4.0MPa | 4.4MPa | 6.0MPa |
三、电动排渣闸阀 主要零件材料
阀体、阀盖 | 铸钢、不锈钢 |
---|---|
支 架 | 铸钢 |
闸 板 | 耐磨合金 |
阀杆 | 2Cr13 |
阀 座 |
耐磨合金 |
密封圈 | 增强柔性石墨 |
填 料 | 增强柔性石墨 |
阀杆螺母 | ZCuA110Fe3 |
四、电动排渣闸阀 设计标准
设计制造 | GB12234 GB3595 |
---|---|
结构长度 | GB12221 |
压力温度等级 | GB9131 JB/T74 HG20604 |
连接法兰 | JG/T79 GB9113 HG20593-20635 |
试验与检验 | GB13927 JB/T9092 |
五、电动排渣闸阀 主要外形图
![]() |
PZ941H电动排渣闸阀
|
六、电动排渣闸阀 主要外形尺寸
公称压力PN | 公称通径DN | 主要外形尺寸和连接尺寸 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
L | D | D1 | D2 | D6 | b | f | Z-d | H | D0 | ||
1.6MPa | 50 | 250 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | 335 | 250 |
80 | 280 | 195 | 160 | 135 | - | 20 | 3 | 8-18 | 510 | 280 | |
100 | 300 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | 685 | 300 | |
150 | 350 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | 790 | 300 | |
200 | 400 | 335 | 295 | 265 | - | 26 | 3 | 12-23 | 885 | 350 | |
250 | 450 | 405 | 355 | 320 | - | 30 | 3 | 12-25 | 1015 | 400 | |
300 | 500 | 460 | 410 | 375 | - | 30 | 3 | 12-25 | 1190 | 450 | |
350 | 550 | 520 | 470 | 435 | - | 34 | 4 | 16-25 | 1350 | 500 | |
400 | 600 | 580 | 525 | 485 | - | 36 | 4 | 16-25 | 1460 | 500 | |
450 | 650 | 640 | 585 | 545 | - | 40 | 4 | 20-30 | 1620 | 550 | |
500 | 700 | 705 | 650 | 608 | - | 44 | 4 | 20-34 | 1800 | 550 | |
2.5MPa | 50 | 250 | 160 | 125 | 100 | - | 20 | 3 | 4-18 | 335 | 250 |
80 | 280 | 195 | 160 | 135 | - | 22 | 3 | 8-18 | 510 | 280 | |
100 | 300 | 230 | 190 | 160 | - | 24 | 3 | 8-23 | 685 | 300 | |
150 | 350 | 300 | 250 | 218 | - | 30 | 3 | 8-25 | 790 | 300 | |
200 | 400 | 360 | 310 | 278 | - | 34 | 3 | 12-25 | 885 | 350 | |
250 | 450 | 425 | 370 | 332 | - | 36 | 3 | 12-30 | 1015 | 400 | |
300 | 500 | 485 | 430 | 390 | - | 40 | 4 | 16-30 | 1190 | 450 | |
350 | 550 | 550 | 490 | 448 | - | 44 | 4 | 16-34 | 1350 | 500 | |
400 | 600 | 610 | 550 | 505 | - | 48 | 4 | 16-34 | 1460 | 500 | |
450 | 650 | 660 | 600 | 555 | - | 50 | 4 | 20-34 | 1620 | 550 | |
500 | 700 | 730 | 660 | 610 | - | 52 | 4 | 20-41 | 1800 | 550 | |
4.0MPa | 50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4-18 | 340 | 250 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-18 | 508 | 300 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-23 | 680 | 300 | |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 8-25 | 800 | 400 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 12-30 | 875 | 500 | |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 12-34 | 1010 | 500 | |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 16-34 | 1180 | 550 | |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 16-34 | 1145 | 600 | |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 16-41 | 1280 | 600 | |
450 | 1050 | 680 | 610 | 560 | 524 | 60 | 4 | 20-41 | 1415 | 700 | |
500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 20-48 | 1560 | 750 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
