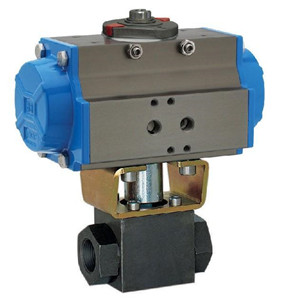

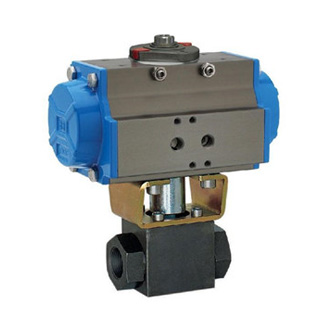

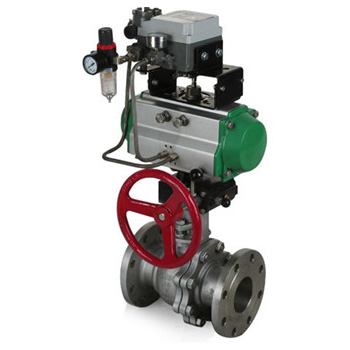

Q611N气动高压球阀
一、气动高压球阀 产品概述
霜恒牌气动高压球阀是由锻钢高压阀体及活塞式气动执行器组成。气动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在最大工作压力下能够保持其结构的抗压均匀性。气动高压球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。主要适用于 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。Q611N气动高压球阀,气动高压内螺纹球阀,焊接球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
一、气动高压球阀 产品概述
霜恒牌气动高压球阀是由锻钢高压阀体及活塞式气动执行器组成。气动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在最大工作压力下能够保持其结构的抗压均匀性。气动高压球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。主要适用于 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。Q611N气动高压球阀,气动高压内螺纹球阀,焊接球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。 |
![]() |

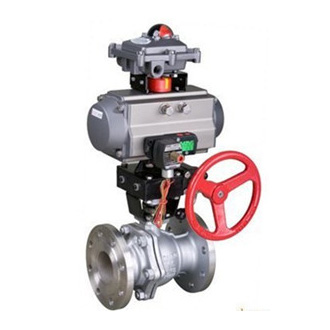

Q611N气动高压球阀
|
二、气动高压球阀 主要技术参数
1、阀体
阀体形式 | 三段式锻造阀体 |
---|---|
公称通径 | DN15~300mm、1/2"~12" |
公称压力 | 国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa;美标ANSI 150、300、600、900LB |
法兰标准 | ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
阀盖形式 | 整体式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀芯形式 | O型球体阀芯 |
流量特性 | 快开特性 |
2、执行器
执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20~+90℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动高压球阀 主要性能指标
公称通径 DN(mm) | DN15~300mm、1/2"~12" |
---|---|
允许压差(MPa) | ≤公称压力 |
动作范围 | 0~90° |
泄露量Q | 软密封为零泄露;金属密封符合ANSI B16.104 IV级标准 |
基本误差 | 带定位器:小于全行程的±2% |
回差 | 带定位器:小于全行程的2% |
四、气动高压球阀 主要零件材料
零件名称 | 材料 | |||
---|---|---|---|---|
阀体、阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
阀座密封圈 | PTFE、碳素纤维+PTFE、对位聚苯 | |||
螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
密封填料 | V型PTFE、柔性石墨 |
五、气动高压球阀 主要性能规范
公称通径DN(mm) | DN15-300 | 1/2"~12" | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
试验压力 | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
低压气密试验 | 0.5~0.7 | |||||||||||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
高压球阀,气动高压球阀
