气动塑料球阀
一、气动塑料球阀 产品概述
本公司生产的霜恒牌气动塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动塑料球阀具有耐腐性、重量轻等特点，是近年来被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
一、气动塑料球阀 产品概述
|
本公司生产的霜恒牌气动塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动塑料球阀具有耐腐性、重量轻等特点，是近年来被广泛采用的一种新型阀门，它具有以下优点： 1． 流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 |
|
|

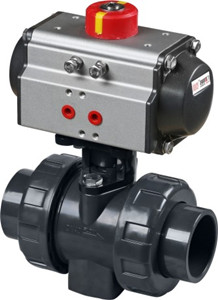

SQ611S气动塑料球阀
|
二、气动塑料球阀 主要技术参数
1、阀体
| 阀体形式 | 直通式 |
|---|---|
| 公称通径 | DN15～150mm |
| 公称压力 | PN1.0、1.6 MPa |
| 连接形式 | 法兰、螺纹、由令 |
| 适用介质 | UPVC及PPR兼容的食品工业化学溶剂 |
2、执行机构
| 执行器型号 | GT、SR、ST、AT系列单(双)作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动塑料球阀 主要零件材料
| 阀体 | UPVC、CPVC、PPR |
|---|---|
| 阀座 | PTFE |
| 阀芯 | UPVC、CPVC、PPR |
| 阀杆 | UPVC、CPVC、PPR |
四、主要外形及连接尺寸
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| G | 1/2 | 3/4 | 1" | 1-1/4 | 1-1/2 | 2" | 2-1/2 | 3" | 4" |
| L | 112 | 132 | 144 | 165 | 171 | 200 | 273 | 303 | 326 |
| L1 | 164 | 182 | 210 | 233 | 247 | 291 | 371 | 414 | 492 |
| H | 根据实际配置气动执行器而定 | ||||||||
| L0 | 根据实际配置气动执行器而定 | ||||||||
由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
