气动偏心半球阀

气动偏心半球阀

一、气动偏心半球阀 产品概述 上海霜恒阀门有限公司生产的气动偏心半球阀(凸轮挠曲调节阀)属于角行程阀,是由角行程活塞式气动执行器及和偏心半球阀组成,气动偏心半球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,具有良好的稳定性。其次,还有流量大,可调范围广等特点。 气动偏心半球阀(凸轮挠曲调节阀)

一、气动偏心半球阀 产品概述

上海霜恒阀门有限公司生产的气动偏心半球阀(凸轮挠曲调节阀)属于角行程阀,是由角行程活塞式气动执行器及和偏心半球阀组成,气动偏心半球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,具有良好的稳定性。其次,还有流量大,可调范围广等特点。
气动偏心半球阀(凸轮挠曲调节阀)广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

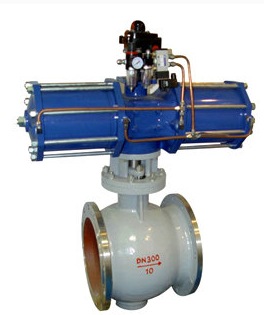

气动偏心半球阀

二、气动偏心半球阀 主要技术参数

1、阀体

阀体形式 直通铸造偏心阀体
公称通径 DN25~300mm
公称压力 PN1.6、2.5、4.0、6.4 MPa,(注:PN6.4MPa仅用于DN25~150的阀)
法兰标准 GB、JB、HG、ANSI、JIS等
连接形式 法兰式、对夹式
阀盖形式 整体式 (适用温度-45~+400℃)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

2、阀内件

阀芯形式 偏心旋转阀芯(带导流翼)
流量特性 近似等百分比

2、执行机构

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动偏心半球阀 主要性能指标

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流
量系数
KV
全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允许压差(MPa) 公称压力
动作范围 全开60°
泄露量Q 软密封VI级、硬密封IV级,符合ANSI B16.104标准
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%
可调范围 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)

四、气动偏心半球阀 零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

五、气动偏心半球阀 外形尺寸图

气动偏心半球阀外形尺寸图

六、气动偏心半球阀 外形连接尺寸

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 法兰式 102 102 114 124 143 165 194 213 229 243 297 338
对夹式 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 根据所配执行机构而定
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
b 16 18 18 20 20 20 22 22 24 24 26 28
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
