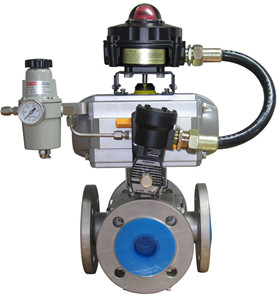

气动四通球阀
一、气动四通球阀 产品概述
上海霜恒阀门有限公司生产的气动四通球阀，是由角行程气动执行机构和四通球阀阀体组成。?根据结构形式，气动四通球阀可以分为双L型和十字型两种，分别实现两种形式的介质换向操作。
气动四通球阀特点：
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。?
适用场景:
气动四通法兰球阀适用于各种轻重工业及楼宇管道.广
一、气动四通球阀 产品概述
|
上海霜恒阀门有限公司生产的气动四通球阀，是由角行程气动执行机构和四通球阀阀体组成。?根据结构形式，气动四通球阀可以分为双L型和十字型两种，分别实现两种形式的介质换向操作。 |
|
|
气动四通球阀
|
二、气动四通球阀主要技术参数
| 阀体形式 | 四通铸造阀体 |
|---|---|
| 公称通径 | DN50～600mm |
| 公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 | JB/T79.2-1994、 ASME/ANSI B165 |
| 连接形式 | 法兰式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 设计和制造 | GB/T12237-1989； APl608 |
| 检验和试验 | GB/T13927-1992； APl 598 |
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
三、气动四通球阀主要性能指标
| 公称压力(MPa) | 常温最大工作压力(MPa) | 壳体试验压力(MPa) | 气密封试验压力(MPa) | 高压密封试验压力(MPa) |
|---|---|---|---|---|
| PN1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| PN2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| PN4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| l50LB | 2.0 | 3.0 | 0.6 | 2.2 |
四、气动四通球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
五、气动四通球阀 外形连接尺寸
气动四通球阀属于定做产品，详细的参数及外形尺寸图，请详洽上海霜恒技术部。
