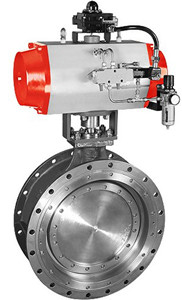

气动硬密封蝶阀
一、气动硬密封蝶阀 产品概述
上海霜恒阀门有限公司生产的气动硬密封蝶阀D643H\D673H是由气动活塞式执行器与三偏心硬密封蝶阀组成，俗称为气动三偏心金属密封蝶阀。阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动硬密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量
一、气动硬密封蝶阀 产品概述
|
上海霜恒阀门有限公司生产的气动硬密封蝶阀D643H\D673H是由气动活塞式执行器与三偏心硬密封蝶阀组成，俗称为气动三偏心金属密封蝶阀。阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动硬密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动硬密封蝶阀、气动三偏心金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。 |
|
|
气动硬密封蝶阀
|
二、气动硬密封蝶阀 主要技术参数
1、阀体
| 阀体形式 | 直通铸造蝶阀 |
|---|---|
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、阀内件
| 阀板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 调节型(近似等百分比)、开关型(线性) |
2、执行机构
| 执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动硬密封蝶阀 主要性能指标
| 公称通径DN(mm) | 50-1800 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
四、气动硬密封蝶阀 零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢与耐高温石棉板组合成多层次 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | O型圈、柔性石墨 |
五、气动硬密封蝶阀 外形尺寸图
|
|
气动硬密封蝶阀外形尺寸图
|
六、气动硬密封蝶阀 外形连接尺寸
| 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
| H1 | 根据所配执行机构而定 | |||||||||||||
| A、A1 | 根据阀门所需力矩而定，配置执行器型号不同，外形尺寸也不相同 | |||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
