气动卫生蝶阀
一、气动卫生蝶阀 产品概述

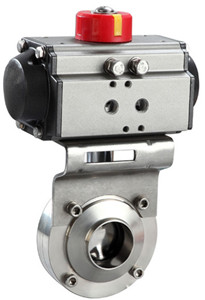

上海霜恒阀门有限公司生产的气动卫生蝶阀D681F由气动执行器与高品质卫生型蝶阀阀体组成，卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
一、气动卫生蝶阀 产品概述
|
上海霜恒阀门有限公司生产的气动卫生蝶阀D681F由气动执行器与高品质卫生型蝶阀阀体组成，卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。 |
|
|
气动卫生蝶阀
|
二、气动卫生蝶阀 主要技术参数
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 动作范围 | 0～90° | ||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，为Kv值的10-4 | ||||||||||
| 环境温度oC | －20～60oC | ||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | ||||||||||
| 回差 | 带定位器：小于全行程的±2% | ||||||||||
| 配用执行机构 | GT、AT、AW系列单双作用气动执行器 | ||||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||||||
2、执行机构
| 执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动卫生蝶阀 主要性能指标
| 公称通径 | DN（mm） | 15～150 | ||
|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用温度 | ≤80℃ | |||
| 适用介质 | 空气、水、蒸气、油品等 | |||
| 连接形式 | 快装式、卡箍式、外螺纹、焊接式 | |||
四、气动卫生蝶阀 零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡胶、氟橡胶、聚四氟 |
| 阀杆 | 304、316、316L |
| 填料 | 硅橡胶、氟橡胶、聚四氟 |
五、气动卫生蝶阀 外形连接尺寸
| 规格（ISO） | 结构长度 | 外圆 | 外径 | 执行器长度 | 高度 | 重量Kg |
|---|---|---|---|---|---|---|
| 20 | 50 | 78 | 19.05 | 130 | 82 | 1.2 |
| 25 | 50 | 78 | 25.4 | 130 | 82 | 1.2 |
| 32 | 50 | 78 | 31.8 | 130 | 82 | 1.05 |
| 38 | 50 | 86 | 38.1 | 130 | 86 | 1.2 |
| 51 | 52 | 102 | 50.8 | 140 | 96 | 1.7 |
| 63 | 56 | 115 | 63.5 | 150 | 103 | 2.1 |
| 76 | 56 | 128 | 76.1 | 150 | 110 | 2.4 |
| 89 | 60 | 139 | 88.9 | 170 | 116 | 2.7 |
| 102 | 64 | 154 | 101.6 | 170 | 122 | 3.05 |
| 108 | 64 | 159 | 108 | 170 | 126 | 3.15 |
| 133 | 80 | 138 | 133 | 190 | 138 | 5.2 |
| 159 | 90 | 215 | 159 | 190 | 153 | 9.2 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
