气动薄膜调节蝶阀

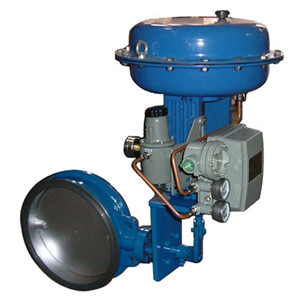

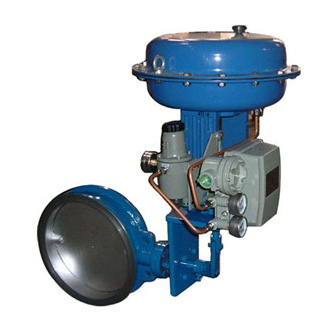

一、气动薄膜调节蝶阀 产品概述
上海霜恒阀门有限公司研发、生产的气动薄膜调节蝶阀，是由气动薄膜执行机构和低负载蝶阀组成。气动薄膜调节蝶阀可外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转阀，操作极其简单。气动薄膜调节蝶阀阀体采用金属但偏心结构或钢板焊接结构，按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构，因此泄漏量大，后座型是在开放型结构的基础上增加了阀座，因而其泄漏量较开放型有较大改善。气动薄膜调节蝶阀主要适用于对低压介质的流量、压力控制。该气动蝶阀具有结构简单、操作方便、重量轻等特点。
一、气动薄膜调节蝶阀 产品概述
|
上海霜恒阀门有限公司研发、生产的气动薄膜调节蝶阀，是由气动薄膜执行机构和低负载蝶阀组成。气动薄膜调节蝶阀可外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转阀，操作极其简单。气动薄膜调节蝶阀阀体采用金属但偏心结构或钢板焊接结构，按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构，因此泄漏量大，后座型是在开放型结构的基础上增加了阀座，因而其泄漏量较开放型有较大改善。气动薄膜调节蝶阀主要适用于对低压介质的流量、压力控制。该气动蝶阀具有结构简单、操作方便、重量轻等特点。 |
|
|
气动薄膜调节蝶阀
|
二、气动薄膜调节蝶阀 主要技术参数
1、阀体
| 阀体形式 | 直通铸造蝶阀 |
|---|---|
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.0、1.6 MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、阀内件
| 阀板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 调节型(近似等百分比)、开关型(线性) |
2、执行机构
| 执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动薄膜调节蝶阀主要性能指标
| 公称通径 | DN（mm） | 50～1000 | ||
|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 气动传动 | |||
四、气动薄膜调节蝶阀零件材料
| 零件名称 | 主要材料 |
|---|---|
| 阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、柔性石墨O |
五、气动薄膜调节蝶阀 外形尺寸图
|
|
气动软密封蝶阀外形尺寸图
|
六、气动薄膜调节蝶阀外形连接尺寸
| 公称通径 | D1 | L1 | L2 | n-d | H | H1 | H2 | D | L3 | 法兰端面距 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 110 | 92 | 200 | 4-14 | 637 | 582 | 382 | 280 | 278 | 60 |
| 80 | 150 | 92 | 200 | 4-18 | 644 | 582 | 382 | 280 | 278 | |
| 100 | 175 | 102 | 210 | 654 | 280 | 278 | ||||
| 125 | 200 | 117 | 234 | 8-18 | 723 | 636 | 436 | 325 | 278 | |
| 150 | 225 | 130 | 247 | 736 | 325 | 278 | ||||
| 200 | 280 | 172 | 287 | 763 | 325 | 278 | 70 | |||
| 250 | 335 | 197 | 327 | 12-18 | 1008 | 853 | 615 | 410 | 376 | |
| 300 | 395 | 227 | 351 | 12-23 | 1034 | 410 | 376 | 80 | ||
| 350 | 445 | 252 | 376 | 1059 | 410 | 376 | ||||
| 400 | 495 | 296 | 432 | 16-23 | 1238 | 1007 | 720 | 495 | 376 | 100 |
| 450 | 550 | 321 | 459 | 1266 | 495 | 376 | ||||
| 500 | 600 | 346 | 484 | 1291 | 495 | 376 | ||||
| 600 | 705 | 480 | 565 | 20-25 | 1486 | 1109 | 796 | 180 | 150 | |
| 700 | 810 | 530 | 615 | 24-25 | 1539 | 180 | ||||
| 800 | 920 | 595 | 675 | 24-30 | 1596 | 180 | 200 | |||
| 900 | 1020 | 685 | 770 | 24-30 | 1661 | 1124 | 180 | |||
| 1000 | 1120 | 735 | 810 | 28-30 | 1711 | 1124 | 180 | 200 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
