![气动螺旋闸门](/products_image/20161020212424689.jpg)

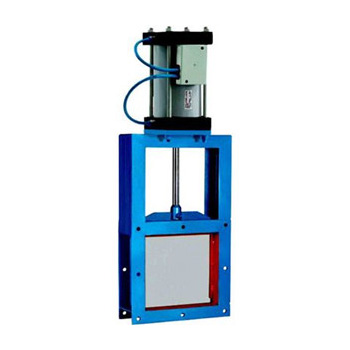

气动螺旋闸门
一、气动螺旋闸门 产品概述
上海霜恒阀门有限公司生产的气动螺旋闸门LMD也叫气动插板阀或者气动闸板阀。是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,气动插板阀广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。气动螺旋闸门其结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。。
LMD气动螺旋闸门
二、
一、气动螺旋闸门 产品概述
上海霜恒阀门有限公司生产的气动螺旋闸门LMD也叫气动插板阀或者气动闸板阀。是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,气动插板阀广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。气动螺旋闸门其结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。。 |
![]() |

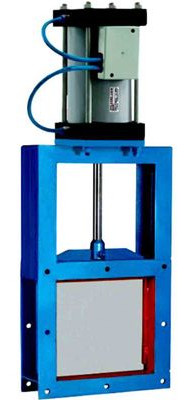

LMD气动螺旋闸门
|
二、气动螺旋闸门 主要技术参数
公称通径 | 200×200、300×300、400×400、500×500、600×600、700×700 |
---|---|
适用温度 | -10~+200℃ |
连接形式 | 法兰 |
法兰标准 | GB/T9113、JB/T79 |
主体材料 | Q235A、304、316、304L、316L |
密封形式 | 硬密封、软密封 |
配套附件 | 1、安装法兰?2、电磁阀?3、空气过滤器?4、行程开关 |
气源压力 | 0.4~0.6MPa |
电磁阀电压 | DC24V、AC220V |
行程开关控制电压 | DC24V、AC220V |
三、气动螺旋闸门 规格参数
类别 | A×A | B×B | C×C | H | L | n-d | 重量 |
---|---|---|---|---|---|---|---|
单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
说明 | LMD-单向 | I-手轮 |
距地面小于1.7米用手轮,大于1.7米用链轮 链条节数M=0.105X-113(X是丝杆中心离地面度度) |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
