Z41W铸铁闸阀
一、铸铁闸阀 产品概述
上海霜恒阀门有限公司生产的Z41W铸铁闸阀主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。手动铸铁闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转运动,闸板在阀体内升降。因此,阀门的高度尺寸小。手动铸铁闸阀,通常在阀盖上方装设启闭位置指示器,以适用于船舶、管沟等空间较小和粉尘含量大的环境。楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。 |
二、铸铁闸阀 产品型号和图片
![]() |
铸铁闸阀 Z41W
|
三、铸铁闸阀 主要技术参数
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
---|---|---|---|---|---|
密封 |
强度 |
||||
Z45H-10、Z41H-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油 |
Z45T-10、Z41T-10 |
|||||
Z45W-10、Z41W-10 |
≤100℃ |
油品、煤气 |

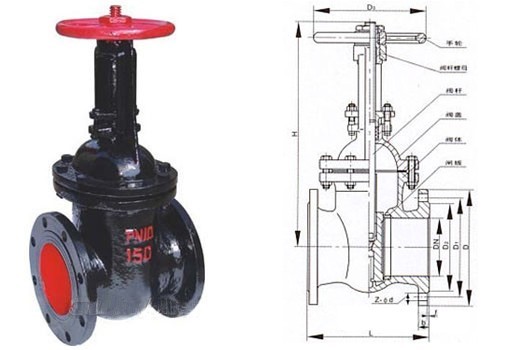

四、铸铁闸阀 外形尺寸图
![]() |
铸铁闸阀 外形尺寸图
|
五、铸铁闸阀 外形连接尺寸
称压力 |
公称通径? |
标准值 |
参考值 |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
Do |
H |
质量(kg) |
||
1.6 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
6 |
|
32 |
180 |
135 |
100 |
78 |
|
16 |
2 |
|
4-φ18 |
180 |
280 |
7 |
|
40 |
200 |
145 |
110 |
86 |
|
16 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
255 |
415 |
32 |
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
320 |
500 |
63 |
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
360 |
675 |
134 |
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
400 |
818 |
192 |
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
456 |
970 |
273 |
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
500 |
1140 |
379 |
|
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
600 |
1280 |
590 |
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
720 |
1450 |
850 |
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
720 |
1580 |
910 |
|
500 |
700 |
705 |
650 |
608 |
|
44 |
4 |
|
20-φ34 |
720 |
1675 |
958 |
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
800 |
1990 |
1180 |
|
2.5 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
7 |
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
180 |
280 |
8 |
|
40 |
200 |
145 |
110 |
86 |
|
18 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
50 |
250 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
65 |
265 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
255 |
415 |
34 |
|
80 |
280 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
100 |
300 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
320 |
500 |
64 |
|
150 |
350 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
360 |
675 |
134 |
|
200 |
400 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
400 |
818 |
213 |
|
250 |
450 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
456 |
970 |
290 |
|
300 |
500 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
500 |
1140 |
399 |
|
350 |
550 |
550 |
490 |
448 |
|
44 |
4 |
|
16-φ34 |
600 |
1280 |
631 |
|
400 |
600 |
610 |
550 |
505 |
|
48 |
4 |
|
16-φ34 |
720 |
1450 |
900 |
|
450 |
650 |
660 |
600 |
555 |
|
50 |
4 |
|
20-φ34 |
720 |
1580 |
965 |
|
500 |
700 |
730 |
660 |
610 |
|
52 |
4 |
|
20-φ41 |
720 |
1675 |
1035 |
|
600 |
800 |
840 |
770 |
718 |
|
56 |
5 |
|
20-φ41 |
800 |
1990 |
1260 |
|
4.0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
280 |
371 |
30 |
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
300 |
432 |
40 |
|
80 |
310 |
195 |
160 |
135 |
12l |
22 |
3 |
4 |
8-φ18 |
320 |
455 |
52 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
360 |
551 |
82 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ25 |
400 |
708 |
153 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-φ30 |
450 |
885 |
262 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12-φ34 |
560 |
1015 |
366 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4.5 |
16-φ34 |
640 |
1160 |
563 |
|
350 |
850 |
570 |
510 |
465 |
422 |
|
4 |
5 |
16-φ41 |
640 |
1310 |
920 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
720 |
1490 |
1350 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ4l |
800 |
2050 |
2000 |
|
6.4 |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ18 |
280 |
402 |
35 |
65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ18 |
300 |
450 |
43 |
|
80 |
310 |
210 |
170 |
140 |
12l |
30 |
3 |
4 |
8-φ18 |
320 |
475 |
62 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-φ23 |
360 |
565 |
88 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-φ25 |
400 |
712 |
180 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-φ30 |
450 |
890 |
275 |
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4.5 |
12-φ34 |
560 |
1030 |
408 |
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4.5 |
16-φ34 |
720 |
1182 |
590 |
六、铸铁闸阀 安装注意事项
1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。
5)、带传动机构的闸阀,按产品使用说明书的规定安装。
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
