Z41H、Z41Y ANSI美标闸阀

Z41H、Z41Y ANSI美标闸阀

一、ANSI美标闸阀 产品概述 ANSI美标闸阀Z41H、Z41Y 型 150(Lb)~600(Lb) 钢制楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，压力级 150(Lb)~600(Lb)，阀体材料为碳素钢（Z41Y-150(Lb)~600(Lb) ）、铬钼钢（Z41Y-300(Lb)I Z41Y-400(Lb)I）、不锈钢（Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R）的美标闸阀。美标闸阀通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。美标闸阀有手

一、ANSI美标闸阀 产品概述

ANSI美标闸阀Z41H、Z41Y 型 150(Lb)~600(Lb) 钢制楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，压力级 150(Lb)~600(Lb)，阀体材料为碳素钢（Z41Y-150(Lb)~600(Lb) ）、铬钼钢（Z41Y-300(Lb)I Z41Y-400(Lb)I）、不锈钢（Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R）的美标闸阀。美标闸阀通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。美标闸阀有手动、伞齿轮传动及电动等。

二、ANSI美标闸阀 产品型号和图片

ANSI美标闸阀 Z41H、Z41Y

三、ANSI美标闸阀 主要技术参数

型号 压力级（Lb） 适用温度/℃ 适用介质
Z41Y-150（Lb） 150 ≤425 水、蒸汽、油品
Z41Y-150（Lb）P 150 ≤200 腐蚀性介质
Z41Y-150（Lb）R
Z41Y-300（Lb） 300 ≤425 水、蒸汽、油品
Z41Y-300（Lb）P 300 ≤200 腐蚀性介质
Z41Y-300（Lb）R
Z41Y-400（Lb） 400 ≤425 水、蒸汽、油品
Z41Y-600（Lb） 600
Z41H-150（Lb） 150 ≤425 水、蒸汽、油品
Z41H-300（Lb） 300
Z41H-400（Lb） 400
Z41Y-300（Lb）I 300 ≤550 水、蒸汽、油品
Z41Y-400（Lb）I 400 ≤450 非腐蚀性介质
Z4Y-400（Lb）P 400 ≤150 弱腐蚀性介质
Z41Y-400（Lb）R ≤200 腐蚀性介质
Z41H-600（Lb） 600 ≤200 非腐蚀性介质
Z41H-600（Lb）I ≤350
Z41H-600（Lb）P ≤200 腐蚀性介质
Z41Y-600（Lb）R 600 ≤150 腐蚀性介质

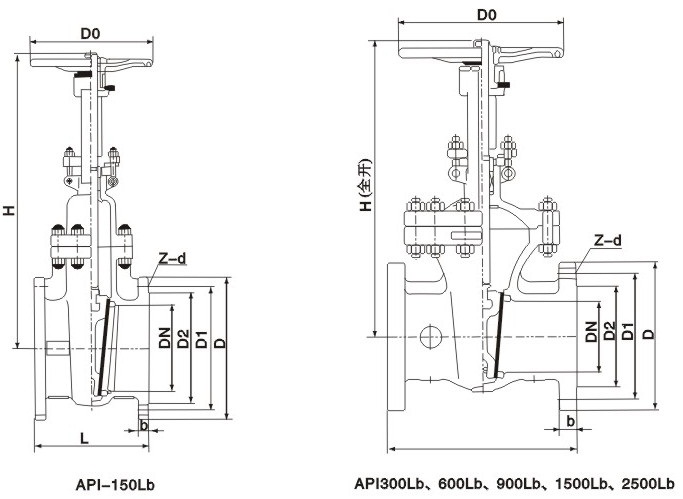

四、ANSI美标闸阀 外形尺寸图

ANSI美标闸阀 外形尺寸图

五、ANSI美标闸阀 外形连接尺寸

Z41H、Z41Y 型 150(Lb) 钢制楔式闸阀主要外形及结构尺寸（mm）
DN DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
50 2 178 152 120.5 120.5 16 4×Φ19 323 200 23
65 21/2 190 178 139.5 139.5 18 4×Φ19 347 250 32
80 3 203 190 152.5 152.5 19 4×Φ19 383 250 40
100 4 229 229 190.5 190.5 24 8×Φ19 457 300 63
125 5 254 254 216 216 24 8×Φ22 632 300 66
150 6 267 279 241.5 241.5 26 8×Φ22 635 350 108
200 8 292 343 298.5 298.5 29 8×Φ22 762 350 181
250 10 330 406 362 362 31 12×Φ25 895 400 263
300 12 356 483 432 432 32 12×Φ25 1080 500 346
350 14 381 533 476 476 35 12×Φ29 1295 600 488
400 16 406 579 540 540 37 16×Φ29 1435 600 621
450 18 432 635 578 578 40 16×Φ32 1626 650 814
500 20 457 698 635 635 43 20×Φ32 1829 650 992
600 24 508 813 749.5 749.5 48 20×Φ35 2175 700 1492
750 30 610 984 914.5 914 75 28×Φ35 2692 700 2272

Z41H、Z41Y 型 300(Lb) 钢制楔式闸阀主要外形及结构尺寸（mm）
DN DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
50 2 216 165 127 92 16 4×Φ19 323 200 23
65 21/2 241 190 149 105 18 4×Φ19 347 250 32
80 3 283 210 168.5 127 19 4×Φ19 383 250 40
100 4 305 254 200 157 24 8×Φ19 457 300 63
125 5 381 279 235 186 24 8×Φ22 632 300 66
150 6 403 318 270 216 26 8×Φ22 635 350 108
200 8 419 381 330 270 29 8×Φ22 762 350 171
250 10 457 444 387.5 324 31 12×Φ25 895 400 263
300 12 502 521 451 381 32 12×Φ25 1080 500 346
350 14 762 584 514.5 413 35 12×Φ29 1295 600 488
400 16 838 648 571.5 470 37 16×Φ29 1435 600 621
450 18 914 711 628.5 533 40 16×Φ32 1626 650 814
500 20 991 775 686 584 43 20×Φ32 1829 650 992
600 24 1143 914 813 692 48 20×Φ35 2175 700 1492

Z41H、Z41Y 型 400(Lb) 钢制楔式闸阀主要外形及结构尺寸（mm）
DN DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
50 2 292 465 127 92 25 8×Φ19 368 250 35
65 2½ 330 190 149.4 105 29 8×Φ22 394 300 47
80 3 356 210 168.1 127 32 8×Φ22 473 3003 65
100 4 406 254 200.2 157 35 8×Φ25 622 50 90
125 5 457 279 235 186 36 8×Φ25 686 400 153
150 6 495 318 269.7 216 41 12×Φ25 750 400 260
200 8 597 381 330.2 270 48 12×Φ29 876 500 390
250 10 673 444 387.4 324 54 16×Φ32 1041 600 535
300 12 762 521 450.8 381 57 16×Φ35 1181 650 886
350 14 826 584 514.4 413 60 20×Φ35 1588 700 960
400 16 902 648 571.5 470 64 20×Φ38 1803 700 1424

Z41H、Z41Y 型 600(Lb) 钢制楔式闸阀主要外形及结构尺寸（mm）
DN DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
50 2 292 165 127 92 33 8×Φ19 510 254 44
65 2½ 330 190 149 100 36 8×Φ22 554 254 60
80 3 356 210 168 127 39 8×Φ22 595 305 80
100 4 432 273 216 157 45 8×Φ25 712 356 145
125 5 508 330 266.5 186 52 8×Φ29 826 406 236
150 6 559 356 292 216 55 12×Φ29 995 508 309
200 8 660 419 349 270 63 12×Φ32 1157 610 522
250 10 787 508 432 324 71 16×Φ35 1373 686 779
300 12 838 559 489 381 74 20×Φ35 1603 686 1108
350 14 889 603 527 413 77 20×Φ38 1930 762 1506
400 16 991 686 603 470 84 20×Φ41 2032 889 1939

六、ANSI美标闸阀 安装注意事项

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
