Z41Y手动闸阀
一、锻钢法兰闸阀 产品概述
锻钢法兰闸阀Z41Y按照API 602标准设计制造，提供三种阀盖设计形式：螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式，锻钢闸阀提供法兰、NPT螺纹、焊接式三种连接方式，适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
二、锻钢法兰闸阀 产品型号和图片
一、锻钢法兰闸阀 产品概述
|
锻钢法兰闸阀Z41Y按照API 602标准设计制造，提供三种阀盖设计形式：螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式，锻钢闸阀提供法兰、NPT螺纹、焊接式三种连接方式，适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 |
二、锻钢法兰闸阀 产品型号和图片
|
|
|

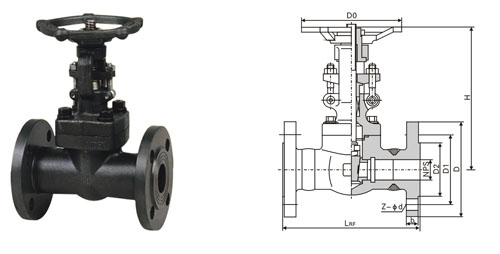

锻钢法兰闸阀 Z41Y、Z41H
|
三、锻钢法兰闸阀 主要技术参数
| 公称压力（Mpa） | 实验压力 | 工作温度（℃） | ||
|---|---|---|---|---|
| 强度（水）（Mpa） | 密封（水）空气 | 低压密封空气（Mpa） | ||
| 1.6 | 2.4 | 1.76 | 0.6 | 350 |
| 2.5 | 3.75 | 3.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 6.4 | 9.6 | 7.04 | 0.6 | |
| 10.0 | 15.0 | 11.0 | 0.6 | |
四、锻钢法兰闸阀 外形尺寸图
|
|
锻钢法兰闸阀 外形尺寸图
|
五、锻钢法兰闸阀 外形连接尺寸
| L(RF) L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150Lb～300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150Lb | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300Lb | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600Lb | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
六、锻钢法兰闸阀 安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
