不锈钢内螺纹闸阀
一、不锈钢内螺纹闸阀 产品概述
上海霜恒阀门有限公司生产的不锈钢内螺纹闸阀、Z15W闸阀、丝扣闸阀、内螺纹闸阀作用：闸阀只能作全开和全关功能，,不能作调节和节流
适用介质：油品、水、蒸汽等
闸阀应用：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
二、不锈钢内螺纹闸阀 产品型号和图片

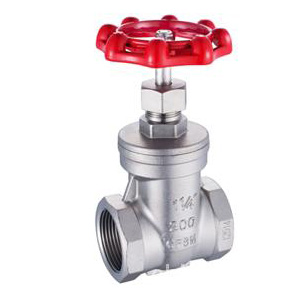

不锈钢内螺纹闸阀 Z15W
三、不锈钢内螺
一、不锈钢内螺纹闸阀 产品概述
|
上海霜恒阀门有限公司生产的不锈钢内螺纹闸阀、Z15W闸阀、丝扣闸阀、内螺纹闸阀作用：闸阀只能作全开和全关功能，,不能作调节和节流 |
二、不锈钢内螺纹闸阀 产品型号和图片
|
|
|
不锈钢内螺纹闸阀 Z15W
|
三、不锈钢内螺纹闸阀 主要技术参数
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 闸板 | 不锈钢CF8M/CF8 |
| 3 | 阀杆 | 不锈钢SS316/304 |
| 4 | 阀盖 | 不锈钢CF8M/CF8 |
| 5 | 填料 | 聚四氟乙烯 |
| 6 | 止推垫片 | 不锈钢SS304 |
| 7 | 阀杆架 | 不锈钢SS316/SS304 |
| 8 | 填料 | 聚四氟乙烯 |
| 9 | 螺母 | 不锈钢SS304 |
| 10 | 填料压盖螺母 | 不锈钢SS316/SS304 |
| 11 | 手轮 | 铝合金 |
| 12 | 铭牌 | 铝 |
| 13 | 手轮垫片 | 不锈钢SS304 |
| 14 | 手轮螺母 | 不锈钢Ss304 |
四、不锈钢内螺纹闸阀 外形尺寸图
|
|
不锈钢内螺纹闸阀 外形尺寸图
|
五、不锈钢内螺纹闸阀 外形连接尺寸
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1 /4"
|
1 1 /2"
|
2"
|
|---|---|---|---|---|---|---|
|
A
|
15
|
20
|
25
|
32
|
40
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
六、不锈钢内螺纹闸阀 安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
