平行式双闸板平板闸阀

平行式双闸板平板闸阀

一、平行式双闸板平板闸阀 产品概述 上海霜恒阀门有限公司生产的平行式双闸板平板闸阀适用于液、气介质管路和设备，作为接通和断流之用。安装在水平管路上，且手轮朝上。特别适用于双向流通管路、直通式流道，流阻小；启闭较少力，不易产生水锤现象。 二、平行式双闸板平板闸阀 产品型号和图片 平行式双闸板平板闸阀 Z44W/H/Y 三、平行式双闸板平板闸阀 主要技术参数

一、平行式双闸板平板闸阀 产品概述

上海霜恒阀门有限公司生产的平行式双闸板平板闸阀适用于液、气介质管路和设备，作为接通和断流之用。安装在水平管路上，且手轮朝上。特别适用于双向流通管路、直通式流道，流阻小；启闭较少力，不易产生水锤现象。

二、平行式双闸板平板闸阀 产品型号和图片

平行式双闸板平板闸阀 Z44W/H/Y

三、平行式双闸板平板闸阀 主要技术参数

型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z44H-16C~160C 16~160 1.6~16.0 ≤425 天然气、水、蒸汽、油品
Z44Y-16C~160C
Z44Y-16I~160I ≤550 水、蒸汽、油品
Z44Y-16P~160P ≤150 硝酸类
Z44Y-16R~160R 醋酸类

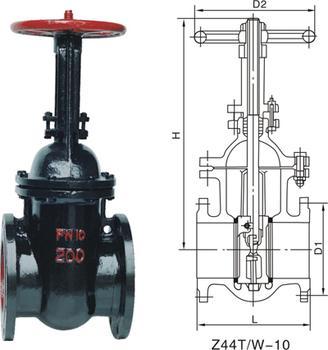

四、平行式双闸板平板闸阀 外形尺寸图

平行式双闸板平板闸阀 外形尺寸图

五、平行式双闸板平板闸阀 外形连接尺寸

型号 公称通径DN（mm） 尺寸 重量（kg）
L D D1 D2 b-f Z-Φd H Do
Z44T-10
Z44W-10
Z44H-10
Z44F-10 		40 165 145 145 85 18-3 4-18 240 135 16.5
50 180 160 160 100 20-3 4-18 260 180 20
65 195 180 180 120 20-3 4-18 300 180 25.5
80 210 195 195 135 22-3 4-18 345 200 31
100 230 215 215 155 22-3 8-18 395 200 47
125 255 245 245 185 24-3 8-18 478 240 64
150 280 280 280 210 24-3 8-23 558 240 100
200 330 335 335 265 26-3 8-23 720 320 144
250 380 390 390 320 28-3 12-23 845 320 -
300 420 440 440 368 28-4 12-23 990 400 -
350 450 500 500 428 30-3 16-23 1100 400 -
400 480 565 565 482 32-3 16-25 1200 500 -
450 510 615 615 532 32-3 20-25 1300 500 -
500 540 670 670 585 34-3 20-25 1500 500 -

六、平行式双闸板平板闸阀 安装注意事项

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
