D341W手动通风蝶阀
一、手动通风蝶阀 产品概述
上海霜恒阀门有限公司生产的手动通风蝶阀D341W采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
二、手动通风蝶阀 产品型号和图片
手动通风蝶阀 D34
一、手动通风蝶阀 产品概述
上海霜恒阀门有限公司生产的手动通风蝶阀D341W采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。 |
二、手动通风蝶阀 产品型号和图片
![]() |
手动通风蝶阀 D341W
|
三、手动通风蝶阀 主要技术参数
公称通径 | DN(mm) | 50~2000 | ||
---|---|---|---|---|
公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
四、手动通风蝶阀 外形尺寸图
![]() |

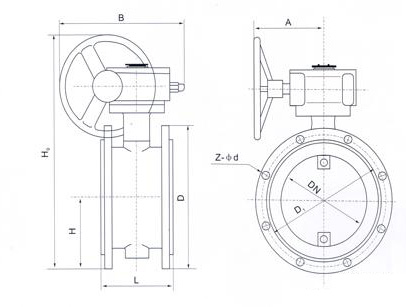

手动通风蝶阀 外形尺寸图
|
五、手动通风蝶阀 外形连接尺寸
公称通径 | 结构长度 | 外形尺寸 | 连接尺寸(标准值) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.05MPa和0.25MPa | 0.6MPa | |||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d |
50 | 2 | 108 | 70 | 286 | 125 | 193 | 140 | 110 | 88 | 4-18 | 140 | 110 | 88 | 4-14 |
65 | 21/2 | 112 | 80 | 306 | 125 | 193 | 160 | 130 | 108 | 4-18 | 160 | 130 | 108 | 4-14 |
80 | 3 | 114 | 95 | 334 | 125 | 193 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 |
100 | 4 | 127 | 105 | 354 | 125 | 193 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 |
125 | 5 | 140 | 120 | 384 | 125 | 193 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 |
150 | 6 | 140 | 132 | 409 | 125 | 193 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 |
200 | 8 | 152 | 160 | 593 | 165 | 183 | 320 | 280 | 254 | 8-18 | 320 | 280 | 254 | 8-18 |
250 | 10 | 165 | 187 | 650 | 165 | 283 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 |
300 | 12 | 178 | 220 | 715 | 165 | 283 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 |
350 | 14 | 190 | 245 | 814 | 175 | 334 | 490 | 445 | 413 | 12-22 | 490 | 445 | 413 | 12-22 |
400 | 16 | 216 | 270 | 863 | 175 | 334 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 |
450 | 18 | 222 | 297 | 918 | 175 | 334 | 595 | 550 | 518 | 16-22 | 595 | 550 | 518 | 16-22 |
500 | 20 | 229 | 322 | 1016 | 210 | 425 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 |
600 | 24 | 267 | 377 | 1128 | 210 | 425 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 |
700 | 28 | 292 | 430 | 1233 | 210 | 425 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 |
800 | 32 | 318 | 487 | 1344 | 210 | 425 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 |
900 | 36 | 330 | 537 | 1560 | 320 | 620 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 |
1000 | 40 | 410 | 587 | 1660 | 320 | 620 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 |
1200 | 48 | 470 | 687 | 1890 | 320 | 620 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 |
1400 | 56 | 530 | 760 | 2670 | 575 | 714 | 1575 | 1520 | 1480 | 36-30 | 1630 | 1560 | 1510 | 36-36 |
1600 | 64 | 600 | 895 | 2810 | 575 | 714 | 1790 | 1730 | 1690 | 40-30 | 1830 | 1760 | 1710 | 40-36 |
1800 | 72 | 670 | 995 | 3020 | 575 | 714 | 1990 | 1930 | 1890 | 44-30 | 2045 | 1970 | 1918 | 44-39 |
2000 | 80 | 760 | 1095 | 3220 | 656 | 810 | 2190 | 2130 | 2090 | 48-30 | 2265 | 2180 | 2125 | 48-42 |
六、手动通风蝶阀 安装注意事项
蝶阀结构简单、体积小、重量轻,其组成部分也比较少,就关键的几个零部件就能构成了蝶阀,开启的时候也非常方便,只需要把开关选择到九十度即可,蝶阀对流体的控制非常好,可以随时增加流量或者减少流量,阀门在运输任何流体的时候都有一定的阻力,而蝶阀的阻力主要来自于其自身,比如蝶阀体的厚度,如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广,如果用来控制流量的话就需要选择不同的类型和阀体的大小了,因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
