手动高真空蝶阀
一、GI手动高真空蝶阀 产品概述
上海霜恒阀门有限公司专业生产的GI型手动真空蝶阀广泛应用于工业过程控制中需要抽真空的场合，这种真空蝶阀良好的密封性能决定了它可以在非常高的真空状态下都能灵活地启闭，并且保证系统的真空度。真空蝶阀的材质分为碳钢和不锈钢。一般都是对夹式连接。
二、GI手动高真空蝶阀 产品型号和图片
GI手动高真空蝶阀
三、GI手动高真空蝶阀 技术参数
一、GI手动高真空蝶阀 产品概述
|
上海霜恒阀门有限公司专业生产的GI型手动真空蝶阀广泛应用于工业过程控制中需要抽真空的场合，这种真空蝶阀良好的密封性能决定了它可以在非常高的真空状态下都能灵活地启闭，并且保证系统的真空度。真空蝶阀的材质分为碳钢和不锈钢。一般都是对夹式连接。 |
二、GI手动高真空蝶阀 产品型号和图片
|
|
|

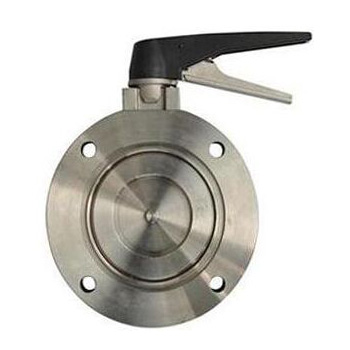

GI手动高真空蝶阀
|
三、GI手动高真空蝶阀 技术参数
| 适用范围 | 105～1.3×10-4Pa |
| 阀门漏率 | ≤1.3×10-4Pa.L/S. |
| 适用温度 |
-25～ 80℃（丁腈橡胶） -30～ 150℃（氟橡胶） |
| 安装方向 | 任意 |
四、GI手动高真空蝶阀 外形尺寸图
|
|

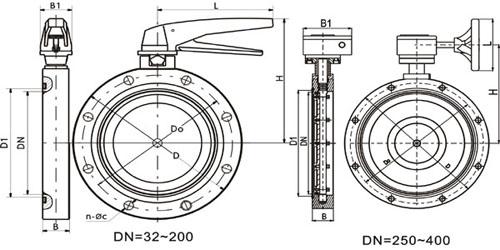

GI手动高真空蝶阀 外形尺寸图
|
五、GI手动高真空蝶阀 外形连接尺寸
|
Model 型号 |
DN | D | Do | D1 | B | H | B1 | L | n-φc |
| GI-32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-φ7 |
| GI-40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-φ7 |
| GI-50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-φ9 |
| GI-65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-φ9 |
| GI-80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-φ9 |
| GI-100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-φ12 |
| GI-150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-φ12 |
| GI-200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-φ12 |
| GI-250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-φ14 |
| GI-300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-φ14 |
| GI-400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-φ18 |
