j41f46衬氟截止阀
一、J41F46衬氟截止阀 产品概述
上海霜恒阀门有限公司专业生产的J41F46手动衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径1/4)等项优点，J41F46手动衬氟截止阀被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
设计标准 GB12233/GB12233
结构长度 GB12221
一、J41F46衬氟截止阀 产品概述
|
上海霜恒阀门有限公司专业生产的J41F46手动衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径1/4)等项优点，J41F46手动衬氟截止阀被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。 设计标准 GB12233/GB12233 结构长度 GB12221 法兰标准 JB/T79-94 GB9113.1-26 检验试验 GB/T13927 |
二、J41F46衬氟截止阀 产品型号和图片
|
|
|
J41F46衬氟截止阀
|
三、J41F46衬氟截止阀 零件材料
| 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
| Z | C | P | R | PL | RL | |
| 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 阀杆 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
| 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 手轮 | WCB | WCB | WCB | |||

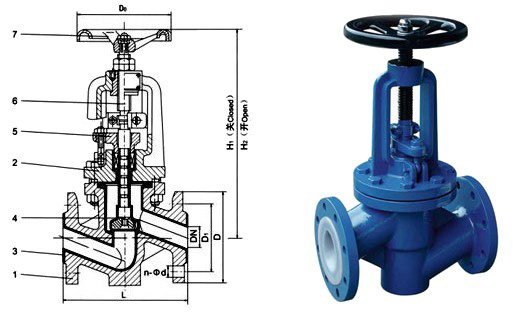

四、J41F46衬氟截止阀 外形尺寸图
|
|
J41F46衬氟截止阀 外形尺寸图
|
五、J41F46衬氟截止阀 外形连接尺寸
| 规格 | L | D | D1 | D2 | f | b | n-d | D0 | H | H1 | |
| DN | NPS | 1.6MPa | |||||||||
| 15 | 90 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 | |
| 20 | 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 | |
| 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 |
| 32 | 1 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 120 | 260 | 290 |
| 40 | 1 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 290 | 325 |
| 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 140 | 300 | 335 |
| 65 | 2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-18 | 160 | 355 | 400 |
| 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-18 | 160 | 400 | 450 |
| 100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-18 | 180 | 455 | 495 |
| 125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-18 | 180 | 530 | 560 |
| 150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-23 | 240 | 605 | 650 |
| 200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-23 | 240 | 650 | 770 |
