j44h角式截止阀

j44h角式截止阀

一、J44H角式截止阀 产品概述 J44H角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。上海霜恒阀门有限公司专业生产的角式截止阀，适用于高压流体，容易结焦的流体，可以防止高压汽蚀和流体结焦。 设计与制造符合中国国家标准 1、基本结构形式：角式 2、公称压力：PN1.6-4.0(MPa) 3、公称通径：DN15-300（mm） 二、J

一、J44H角式截止阀 产品概述

J44H角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。上海霜恒阀门有限公司专业生产的角式截止阀，适用于高压流体，容易结焦的流体，可以防止高压汽蚀和流体结焦。

设计与制造符合中国国家标准
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）

二、J44H角式截止阀 产品型号和图片

J44H角式截止阀

三、J44H角式截止阀 应用规范

遵循规范 STANDARD
设计与制造 GB12233/GB 12235
结构长度 GB 12221/JB96（长系列）
结构长度 GB78/JB79（GB、HG、SH）
压力试验 GB/T 13927
标志 GB 12220
供货 GB/T12252

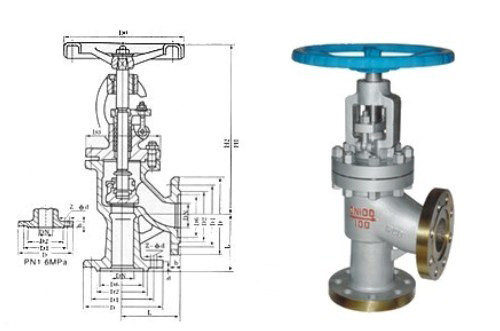

四、J44H角式截止阀 外形尺寸图

J44H角式截止阀 外形尺寸图

五、J44H角式截止阀 外形连接尺寸

1.6MPa主要连接尺寸

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 21/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 21/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 21/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155

2.5MPa主要连接尺寸

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 16 4-φ14 120 245 270 7.5
20 3/4 75/95 105 75 55 2 16 4-φ14 120 250 275 8.8
25 1 80/100 115 85 65 2 16 4-φ14 140 260 290 11
32 21/4 95/105 135 100 78 2 18 4-φ18 140 290 325 13
40 21/2 100/115 145 110 85 3 18 4-φ18 160 300 335 18
50 2 115/125 160 125 100 3 20 4-φ18 180 355 400 31
65 21/2 145 180 145 120 3 22 8-φ18 220 400 450 39
80 3 155 195 160 135 3 22 8-φ18 280 450 495 50
100 4 175 230 190 160 3 24 8-φ23 320 530 590 60
125 5 200 270 220 188 3 28 8-φ25 380 600 650 75
150 6 240/225 300 250 218 3 30 8-φ25 400 650 770 98
200 8 275 360 310 278 3 34 12-φ23 450 700 850 170
