dsj61h水封截止阀

dsj61h水封截止阀

一、DSJ61H水封截止阀 产品概述 上海霜恒阀门有限公司专业生产的DSJ61H水封截止阀适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。DSJ61H水封截止阀具有如下特点: 1.选材考究,符合国内外相关标准,材料全面质量高。 2、密封副配对先进合理,提高了密封性能,使用寿命长。 3、产品按国家标准GB/T12235设计制造,结构新颖 ,造型美观。连接端有法兰和焊接,可根据用户不同要求配接。 4、填料函设计成水密封结构,接入0.6~1.6Ma的水填料,摩擦力

一、DSJ61H水封截止阀 产品概述

上海霜恒阀门有限公司专业生产的DSJ61H水封截止阀适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。DSJ61H水封截止阀具有如下特点: 1.选材考究,符合国内外相关标准,材料全面质量高。
2、密封副配对先进合理,提高了密封性能,使用寿命长。
3、产品按国家标准GB/T12235设计制造,结构新颖 ,造型美观。连接端有法兰和焊接,可根据用户不同要求配接。
4、填料函设计成水密封结构,接入0.6~1.6Ma的水填料,摩擦力小,密封好,能使系统大气隔离,保证良好的气密性,属环保产品。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
6、结构紧凑,操作灵活,检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成,密封可靠。填料更换可在不停机情况下进行,方便快捷不影响系统运行。

设计与制造:JB/T3595

结构长度:GB/T15188.1

压力温度等级:GB/T3595

试验与检验:GB13927 JB/T9092

二、DSJ61H水封截止阀 产品型号和图片

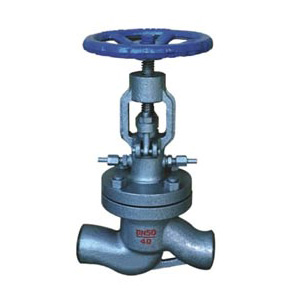

DSJ61H水封截止阀

三、DSJ61H水封截止阀 应用规范

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
焊端尺寸 GB/T12224
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 ASME A105
ASME A216
标 志 GB/T12220
供 货 JB/T7928


四、DSJ61H水封截止阀 外形尺寸图

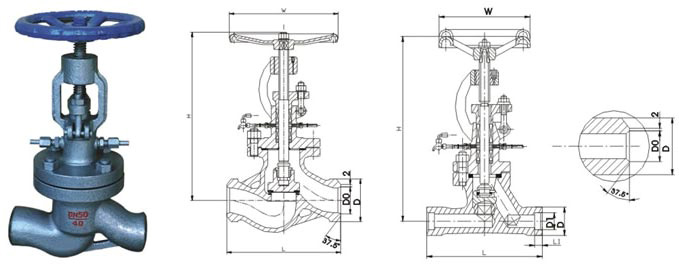

DSJ61H水封截止阀 外形尺寸图

五、DSJ61H水封截止阀 外形连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 H D0
DS/J61H-25
15 130 36 19 11 120
20 150 44 26 11 140
25 160 44 33 12 140
32 180 48 34 - 180
40 200 55 40 - 200
50 230 64 50 - 250
65 290 82 65 - 250
80 310 94 78 - 300
100 350 117 97 - 350
125 400 144 122 - 400
150 480 170 148 - 400
200 600 220 197 - 400
