一、H71对夹升降式止回阀 产品概述
上海霜恒阀门有限公司专业生产的H71对夹升降式止回阀，体积小、结构短、重量轻，可以最大限度地节省安装空间。H71对夹升降式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。
二、H71对夹升降式止回阀 产品型号和图片
H71对夹升降式止回阀
三、H71对夹升降式
一、H71对夹升降式止回阀 产品概述
|
上海霜恒阀门有限公司专业生产的H71对夹升降式止回阀，体积小、结构短、重量轻，可以最大限度地节省安装空间。H71对夹升降式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。 |
二、H71对夹升降式止回阀 产品型号和图片
|
|
|
H71对夹升降式止回阀
|
三、H71对夹升降式止回阀 主要技术参数
| 型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
| 壳体 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸气、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
| H71W-25H | ≤300℃ | ||||
| H71W-25P | ≤200℃ | 硝酸等腐蚀性介质 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
| H71W-40P | ≤200℃ | 水、蒸气 | |||

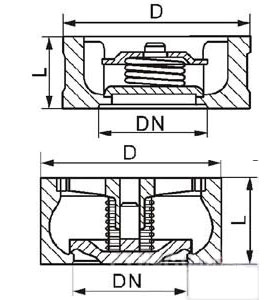

四、H71对夹升降式止回阀 外形尺寸图
|
|
H71对夹升降式止回阀外形尺寸图
|
五、H71对夹升降式止回阀 外形连接尺寸
| 公称通径 | L | D | 公称通径 | L | D | ||||
| 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | ||||
| 15 | 25 | 48 | 48 | 48 | 80 | 71 | 140 | 140 | 140 |
| 20 | 31.5 | 58 | 58 | 58 | 100 | 80 | 160 | 165 | 165 |
| 25 | 35.5 | 68 | 68 | 68 | 125 | 110 | 190 | 195 | 195 |
| 32 | 40 | 80 | 80 | 870 | 150 | 125 | 215 | 225 | 225 |
| 40 | 45 | 90 | 90 | 90 | 200 | 160 | 270 | 285 | 390 |
| 50 | 56 | 105 | 105 | 105 | 250 | 200 | 330 | 340 | 350 |
| 65 | 63 | 125 | 125 | 125 | 300 | 250 | 385 | 400 | 415 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
