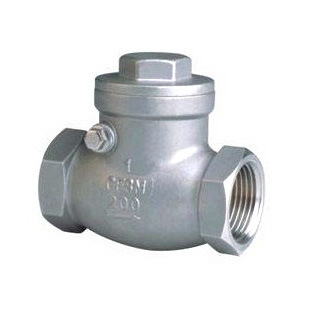

![h14内螺纹止回阀](/products_image/272.jpg)
h14内螺纹止回阀
一、H14不锈钢内螺纹止回阀 产品概述
上海霜恒阀门有限公司专业生产的H14不锈钢内螺纹止回阀,体积小、重量轻,适用于安装空间非常小的场合,根据需要,内螺纹可以做成普通管螺纹,也可以做成NPT螺纹。材质有碳钢和不锈钢304、不锈钢316、316L等。
二、H14不锈钢内螺纹止回阀 产品型号和图片
H14不锈钢内螺纹止回阀
三、H14不锈钢内螺纹止回阀 主要零件材料
一、H14不锈钢内螺纹止回阀 产品概述
上海霜恒阀门有限公司专业生产的H14不锈钢内螺纹止回阀,体积小、重量轻,适用于安装空间非常小的场合,根据需要,内螺纹可以做成普通管螺纹,也可以做成NPT螺纹。材质有碳钢和不锈钢304、不锈钢316、316L等。 |
二、H14不锈钢内螺纹止回阀 产品型号和图片
![]() |
H14不锈钢内螺纹止回阀
|
三、H14不锈钢内螺纹止回阀 主要零件材料
序号NO. | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 摇杆插销 | 不锈钢316/304 |
4 | 阀瓣 | 不锈钢CF8M/CF8 |
5 | 螺塞 | 不锈钢316/304 |
6 | 螺塞垫片 | 聚四氟乙烯PTFE |

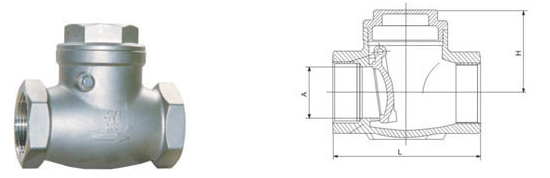

四、H14不锈钢内螺纹止回阀 外形尺寸图
![]() |
H14不锈钢内螺纹止回阀外形尺寸图
|
五、H14不锈钢内螺纹止回阀 外形连接尺寸
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
重量WT(kg) | 310 | 445 | 680 | 1040 | 1490 | 2020 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
