h42w底阀
一、H42W底阀 产品概述
上海霜恒阀门有限公司专业生产的H42W底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能,阀盖上有很多个进水品和加强筋,起到了不易堵塞的作用。H42底阀主要应用在抽水的管路上,口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。H42底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成,水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开,当水停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。
二、H42W底阀 产品型号和图片
一、H42W底阀 产品概述
上海霜恒阀门有限公司专业生产的H42W底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能,阀盖上有很多个进水品和加强筋,起到了不易堵塞的作用。H42底阀主要应用在抽水的管路上,口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。H42底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成,水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开,当水停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。 |
二、H42W底阀 产品型号和图片
![]() |
H42W底阀
|
三、H42W底阀 应用规范
型号 | 公称压力 | 试验压力 | 工作温度 | 适用介质 | |
强度 | 密封 | ||||
H42W-2.5 H12W-2.5 |
0.25 | 0.4 | 0.28 | ≤100 | 水、酸、 |

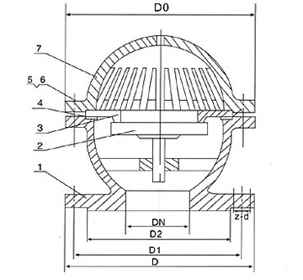

四、H42W底阀 外形尺寸图
![]() |
H42W底阀外形尺寸图
|
五、H42W底阀 外形连接尺寸
型号 |
公称压力 DN(mm) |
尺寸(mm) | 重量kg | |||||||
D | D1 | D2 | b-f | Z-фd | D0 | H0 | h | |||
H42W-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 132 | 17 | 135 | 3.6 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 167 | 25 | 175 | 6 | |
80 | 165 | 150 | 125 | 18-3 | 4-18 | 196 | 32 | 190 | 8 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 243 | 40 | 225 | 13.5 | |
125 | 235 | 200 | 175 | 20-3 | 8-18 | 274 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 311 | 58 | 303 | 23.5 | |
200 | 315 | 280 | 255 | 22-2 | 8-18 | 402 | 65 | 380 | 45 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 458 | 84 | 500 | 75 | |
300 | 435 | 395 | 362 | 24-4 | 12-23 | 515 | 90 | 540 | 110 | |
350 | 485 | 445 | 412 | 26-4 | 12-23 | 600 | 130 | 600 | 164 | |
400 | 535 | 495 | 462 | 28-4 | 16-23 | 650 | 160 | 710 | 200 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
