sp15内螺纹数字锁定平衡阀
一、SP15内螺纹数字锁定平衡阀 产品概述
上海霜恒阀门有限公司专业生产的SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,阀体一般采用黄铜材质,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。
一、SP15内螺纹数字锁定平衡阀 产品概述
上海霜恒阀门有限公司专业生产的SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,阀体一般采用黄铜材质,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。 |
二、SP15内螺纹数字锁定平衡阀 产品型号和图片
![]() |
SP15内螺纹数字锁定平衡阀
|
三、SP15内螺纹数字锁定平衡阀 主要技术参数
公称压力(MPa) | 壳体试验压力(MPa) | 适用温度 | 适用介质 | 特性曲线 | 安装使用范围 |
1.6 | 2.4 | ≤120℃ | 水、油等非腐蚀性液体 | 等百分比 | 管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |

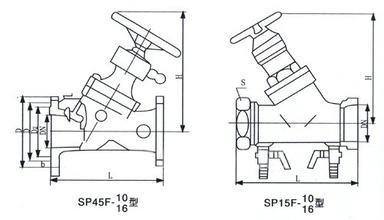

四、SP15内螺纹数字锁定平衡阀 外形尺寸图
![]() |
SP15内螺纹数字锁定平衡阀外形尺寸图
|
五、SP15内螺纹数字锁定平衡阀 外形连接尺寸
型 号 | 公称通径 (mm) | 尺 寸(mm) | |
L | H | ||
SP15F-25 | 15 | 100 | 128 |
20 | 115 | 128 | |
25 | 125 | 130 | |
32 | 140 | 150 | |
40 | 160 | 187 |
使用维护须知:
1、SP15F平衡阀具备流量调节和测量功能,为使流往阀门前后的水流稳定,保证测量精度,建议尽可能安装在直管段处。
2、阀体上的箭头方向为水的流动方向,切勿装反。
3、由于阀塞为锥型,在小开度时容易挤住杂物,安装时要把阀门关到0位,以免掉进杂质。冲流管道时要把阀门开至100%,以免堵塞。
4、当关断阀门时,刻度盘、圈数显示窗、百分比显窗均显示为0。
5、锁定时要左右轻轻转动手柄,同时顺时针方向旋转钥匙,直到手柄不能转动为止。
6、需改变开度,先用钥匙开锁,再转动手轮,调到所需开度,用钥匙锁定。
