一、内螺纹旋塞阀 产品概述 上海霜恒阀门有限公司专业生产的X13W、X14W内螺纹两通旋塞阀、三通旋塞阀,体积小、重量轻、适用范围广,适用于公称压力0.6-1.0MPa,温度≤100℃的水、油品、煤气等介质的管路上作启闭用。产品主要特点:适用于经常操作,启闭迅速、轻便;结构简单,相对体积小,重量轻,便于维修;不受安装方向的限制,介质的流向可任意。 二、内螺纹旋塞阀 产品型号和图片 内螺纹旋塞阀

一、内螺纹旋塞阀 产品概述

上海霜恒阀门有限公司专业生产的X13W、X14W内螺纹两通旋塞阀、三通旋塞阀,体积小、重量轻、适用范围广,适用于公称压力0.6-1.0MPa,温度≤100℃的水、油品、煤气等介质的管路上作启闭用。产品主要特点:适用于经常操作,启闭迅速、轻便;结构简单,相对体积小,重量轻,便于维修;不受安装方向的限制,介质的流向可任意。

二、内螺纹旋塞阀 产品型号和图片

内螺纹旋塞阀

三、内螺纹旋塞阀 性能规范

公称压力 PN(MPa) 试验压力PS(MPa) 适用介质
壳体 密封
0.6 0.9 0.66 水、煤气、油品、硝酸类
1.0 1.5 .1.1 水、煤气、油品、硝酸类
1.6 2.4 .1.76 水、煤气、油品、硝酸类

四、内螺纹旋塞阀 主要零件材料

型号 名称 阀体 塞子 填料压盖 填料
X14W-10 内螺纹三通铸铁旋塞阀 灰铸铁 灰铸铁 可锻铸铁 油浸石棉盘根柔性石墨
X14W-10C 内螺纹三通铸钢旋塞阀 铸钢 铸钢 铸钢 油浸石棉盘根柔性石墨
X14W-10P 内螺纹三通不锈钢旋塞阀 不锈钢 不锈钢 不锈钢 油浸石棉盘根柔性石墨
X14W-10T 内螺纹三通全铜旋塞阀 铸铜 铸铜 铸铜 油浸石棉盘根柔性石墨

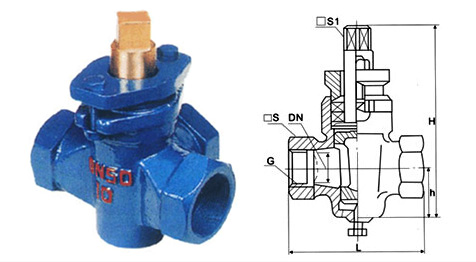

五、内螺纹旋塞阀 外形尺寸图

内螺纹旋塞阀 外形尺寸图

六、内螺纹旋塞阀 外形连接尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L D D1 D2 z-φd □s h H
1.0 25 145 115 85 56 4╳φ14 17 38 133
32 170 135 100 78 4╳φ18 18 45 152
40 180 145 110 85 4╳φ18 24 55 212
50 200 160 125 100 4╳φ18 28 74 260
65 220 180 145 120 4╳φ18 32 82 295
80 250 195 160 135 4╳φ18 40 95 327
100 300 215 180 155 8╳φ18 45 135 425
125 350 245 210 185 8╳φ18 54 154 482
150 400 280 240 210 8╳φ23 62 172 512
200 450 335 295 265 8╳φ23 75 195 605
250 530 390 350 320 8╳φ23 85 230 660
300 580 440 400 368 8╳φ23 100 263 760
