德标旋塞阀
一、德标卡套式旋塞阀 产品概述
上海霜恒阀门有限公司专业生产的德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。德标卡套式旋塞阀采用德国标准，产品主要性能有：
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用
一、德标卡套式旋塞阀 产品概述
|
上海霜恒阀门有限公司专业生产的德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。德标卡套式旋塞阀采用德国标准，产品主要性能有：
1、产品结构合理、密封可靠、性能优良、造型美观。 |
二、德标卡套式旋塞阀 产品型号和图片
|
|
|

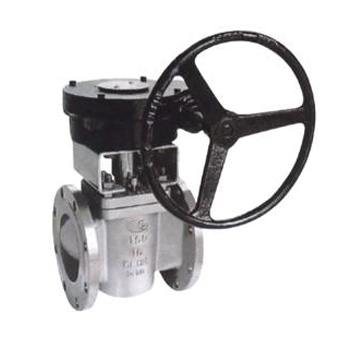

德标卡套式旋塞阀
|
三、德标卡套式旋塞阀 性能规范
| 结构形式 | BC |
| 驱动方式 | 手柄，蜗轮蜗杆传动，气动，电动 |
| 设计标准 | API599，API6D |
| 结构长度 | DIN 3202F1 |
| 连接法兰 | DIN 2543-2549 |
| 试验和检验 | DIN3230 |
四、德标卡套式旋塞阀 主要零件材料
| 序号 | 名称 | 材质 |
| 1 | 阀体 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 2 | 卡套 | PTFE |
| 3 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 4 | 垫片 | 柔性石墨+不锈钢 |
| 5 | 调整垫 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 6 | 阀盖 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 7 | 调整螺栓 | ASTM A193-B7,A320-B8,A193-B8M |
| 8 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
| 9 | 螺栓 | ASTM A193-B7,A320-B8,A913-B8M |
| 10 | 支架 | Q235、WCB |
| 11 | 蜗轮 | ? |
五、德标卡套式旋塞阀 外形尺寸图
|
|

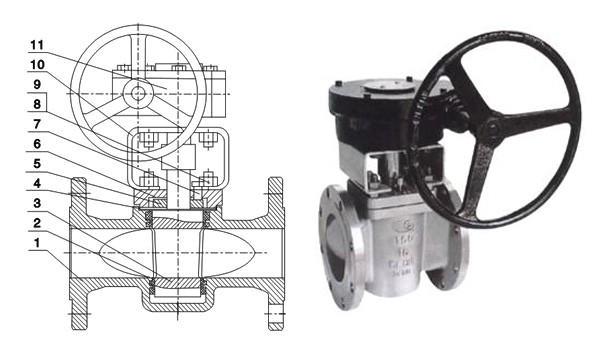

德标卡套式旋塞阀 外形尺寸图
|
六、德标卡套式旋塞阀 外形连接尺寸
| DN | DN/in | L | D0 | H | 重量/kg |
| 15 | 1/2 | 108 | 120 | 85 | 2 |
| 20 | 3/4 | 117 | 140 | 95 | 3 |
| 25 | 1 | 127 | 140 | 105 | 4.5 |
| 32 | 1¼ | 140 | 200 | 115 | 5.2 |
| 40 | 1½ | 165 | 250 | 125 | 7.5 |
| 50 | 2 | 178 | 250 | 140 | 11 |
| 65 | 2½ | 190 | 300 | 150 | 12.5 |
| 80 | 3 | 203 | 300 | 185 | 18 |
| 100 | 4 | 229 | 350 | 200 | 23 |
| 125 | 5 | 254 | 350 | 215 | 32 |
| 150 | 6 | 267 | 200 | 455 | 52 |
| 200 | 8 | 292 | 240 | 495 | 115 |
| 250 | 10 | 330 | 280 | 555 | 195 |
| 300 | 12 | 356 | 320 | 605 | 305 |
| 350 | 14 | 686 | 320 | 680 | 325 |
| 400 | 16 | 762 | 360 | 715 | 340 |
