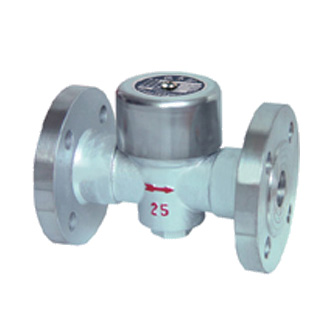

热动力蒸汽疏水阀
一、热动力疏水阀 产品概述
上海霜恒阀门有限公司专业生产的CS49型热动力式蒸汽疏水阀是利用热动力学特性设计,当凝结水排到较低压力区时会发生二次蒸发,并在粘度,密度等方面与蒸汽存在差异驱动启闭件,适用于蒸汽主管道,伴热管线,夹套管,储存灌槽及各种小型蒸汽设备。工作原理及特点:热动力式蒸汽疏水阀结构结实,重量轻,体积小,适用压力范围大,不需要任何调节;热动力蒸汽疏水阀具有空气排放装置,迅速排除初始空气,保证快速启动;可承受过热蒸汽,抗冰冻,在任何安装状况下均能正常工作。
二、热动力疏水阀 产品型号和图片
一、热动力疏水阀 产品概述
上海霜恒阀门有限公司专业生产的CS49型热动力式蒸汽疏水阀是利用热动力学特性设计,当凝结水排到较低压力区时会发生二次蒸发,并在粘度,密度等方面与蒸汽存在差异驱动启闭件,适用于蒸汽主管道,伴热管线,夹套管,储存灌槽及各种小型蒸汽设备。工作原理及特点:热动力式蒸汽疏水阀结构结实,重量轻,体积小,适用压力范围大,不需要任何调节;热动力蒸汽疏水阀具有空气排放装置,迅速排除初始空气,保证快速启动;可承受过热蒸汽,抗冰冻,在任何安装状况下均能正常工作。 |
二、热动力疏水阀 产品型号和图片
![]() |
热动力疏水阀
|
三、热动力疏水阀 主要参数
部件名称 | 材料 |
阀体阀盖 | WCB |
膜盒 | 1Cr18Ni9Ti |
膜片 | 哈氏合金 |
阀座 | 3Cr13 |
过滤网 | 1Cr18Ni9Ti |
四、热动力疏水阀 外形尺寸图
![]() |

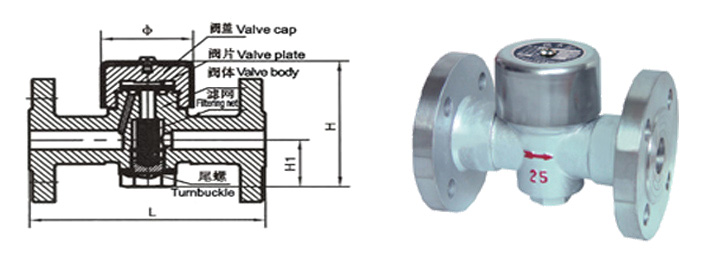

热动力疏水阀外形尺寸图
|
五、热动力疏水阀 外形连接尺寸
产品型号 | 通径(mm) | 连接方式 | 阀体材料 |
工作压力 范围(MPa) |
最高允许温度℃ | 外形尺寸 (mm) | |||
L | H1 | H2 | W | ||||||
CS19H-16C | 15-20 | 内螺纹 | WCB | 0.05~1.6 | 250 | 100 | 58 | 55 | 70 |
25 | 0.05~1.6 | 250 | 120 | 58 | 55 | 70 | |||
32-40 | 0.05~1.6 | 250 | 150 | 68 | 68 | 90 | |||
50 | 250 | 160 | 68 | 68 | 90 | ||||
CS19Y-25C CS19Y-40 CS49Y-40 |
15-20 | 法兰 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
30-50 | 0.05~2.5 | 250 | 230 | 85 | 60 | 120 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
