常闭式气动隔膜阀
一、常闭式气动隔膜阀 产品概述
上海霜恒阀门有限公司专业生产常闭式气动隔膜阀(G6B41J)可根据不同的衬里材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。常闭式气动隔膜阀一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用。
二、常闭式气动隔膜阀 产品型号和图片
常闭式气动隔膜阀
三、常闭式气动隔膜阀 主要参数
一、常闭式气动隔膜阀 产品概述
上海霜恒阀门有限公司专业生产常闭式气动隔膜阀(G6B41J)可根据不同的衬里材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。常闭式气动隔膜阀一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用。 |
二、常闭式气动隔膜阀 产品型号和图片
![]() |
常闭式气动隔膜阀
|
三、常闭式气动隔膜阀 主要参数
名称
|
材料
|
阀体
|
铸铁 铸钢/衬胶
|
阀盖
|
铸钢
|
气缸盖
|
铸铁
|
弹簧
|
弹簧钢
|
薄膜
|
天然胶
|
螺杆
|
碳钢
|
螺杆套
|
碳钢
|
阀瓣
|
铸铁
|
手轮
|
铸铁
|
隔膜
|
天然胶/丁基胶等
|
阀杆
|
碳钢
|

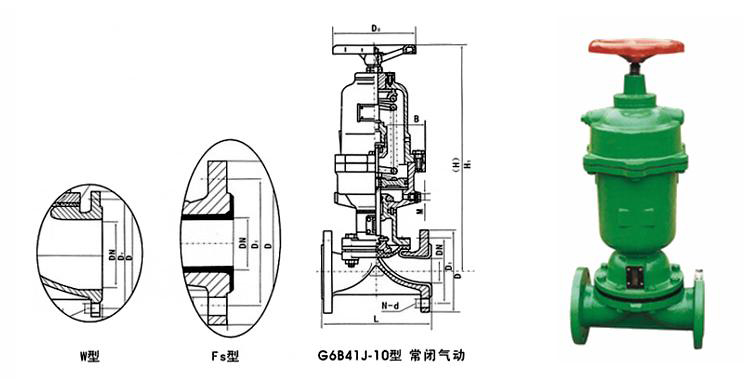

四、常闭式气动隔膜阀 外形尺寸图
![]() |
常闭式气动隔膜阀外形尺寸图
|
五、常闭式气动隔膜阀 外形连接尺寸
型号 | 公称通径DN(㎜) | 尺寸(mm) | 气动装置(㎜) |
质量 (㎏) |
||||||
L | D1 | D | n-d | H1 | D0 | 耗气量㎝2 | 气源压力MPa | |||
G6B41J-6
|
25 | 145 | 85 | 115 | 4-13.5 | 296 | 120 | 2.395×102 | 0.4 | 8 |
32 | 160 | 100 | 140 | 4-17.5 | 398 | 140 | 6.082×102 | 0.4 | 15 | |
40 | 180 | 110 | 150 | 4-17.5 | 406 | 140 | 6.082×102 | 0.4 | 17 | |
50 | 210 | 125 | 165 | 4-17.5 | 464 | 160 | 1.235×102 | 0.4-0.5 | 26 | |
65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725×103 | 0.4-0.5 | 32 | |
80 | 300 | 160 | 200 | 4-17.5 | 645 | 200 | 3.725×103 | 0.4-0.5 | 56 | |
100 | 350 | 180 | 220 | 8-17.5 | 665 | 240 | 9.458×103 | 0.4-0.5 | 100 | |
125 | 400 | 210 | 250 | 8-17.5 | 832 | 320 | 1.409×104 | 0.4-0.5 | 170 | |
150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2.868×104 | 0.5 | 32 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
