G41F46衬氟隔膜阀

G41F46衬氟隔膜阀

一、G41F46衬氟隔膜阀 产品概述 上海霜恒阀门有限公司专业生产的G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与氟塑料制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。衬氟隔膜阀的复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。 二、G41F46衬氟隔膜阀 产品型号和图片

一、G41F46衬氟隔膜阀 产品概述

上海霜恒阀门有限公司专业生产的G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与氟塑料制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。衬氟隔膜阀的复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。

二、G41F46衬氟隔膜阀 产品型号和图片

G41F46衬氟隔膜阀

三、G41F46衬氟隔膜阀 主要参数

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢






Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 隔膜 FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶）
5 支架 PTFE(F4) CF8 CF8
6 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手轮 WCB WCB WCB

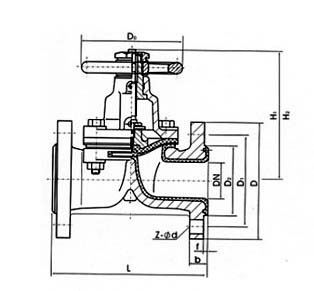

四、G41F46衬氟隔膜阀 外形尺寸图

G41F46衬氟隔膜阀外形尺寸图

五、G41F46衬氟隔膜阀 外形连接尺寸

公称通径 L D D1 D2 f b Z-φd D D1 D2 f b
DN(mm)


PN1.0MPa
PN15


125 80 55 40 2 12 4-φ12 95 65 45 2 14
20


135 90 65 50 2 14 4-φ12 105 75 55 2 16
25


145 100 75 60 2 14 4-φ12 115 85 65 2 16
32


160 120 90 70 2 16 4-φ14 135 100 78 2 18
40


180 130 100 80 3 16 4-φ14 145 110 85 3 18
50


210 140 110 90 3 16 4-φ14 160 125 100 3 20
65


250 160 130 110 3 16 4-φ14 180 145 120 3 20
80


300 185 150 125 3 18 4-φ18 195 160 135 3 22
100


350 205 170 145 3 18 4-φ18 215 180 155 3 22
125


400 235 200 175 3 20 8-φ18 245 210 185 3 24
150


460 260 225 200 3 20 8-φ18 280 240 210 3 24
200


570 315 280 255 3 22 8-φ18 335 295 265 3 26
250


680 370 335 310 3 24 12-φ28 390 350 320 3 28
300


790 435 395 362 4 24 12-φ23 440 400 368 4 28


注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
