carx排气阀
一、复合式排气阀 产品概述
上海霜恒专业生产的CARX复合式排气阀阀体为圆桶状,阀门内件包括不锈钢浮球、杠杆及阀瓣。复合式排气阀安装在泵出口处或配水管线中,用来排队集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压而损坏。当管内开始注水时,阀瓣处在开启的位置,进行大量排气,当空气排完时阀内充满水,浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当的程度,阀内水位下降,此时空气由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。
二、复
一、复合式排气阀 产品概述
上海霜恒专业生产的CARX复合式排气阀阀体为圆桶状,阀门内件包括不锈钢浮球、杠杆及阀瓣。复合式排气阀安装在泵出口处或配水管线中,用来排队集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压而损坏。当管内开始注水时,阀瓣处在开启的位置,进行大量排气,当空气排完时阀内充满水,浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当的程度,阀内水位下降,此时空气由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。 |
二、复合式排气阀 产品型号和图片
![]() |
复合式排气阀
|
三、复合式排气阀 主要参数
NO | 名称 | 材质 |
1 | 阀体 | HT200 |
2 | 阀盖 | HT200 |
3 | 浮球 | 304不锈钢 |
4 | 阀瓣 | 黄铜、不锈钢 |
5 | 杠杆 | H59黄铜 |
6 | 塞头 | 不锈钢 |

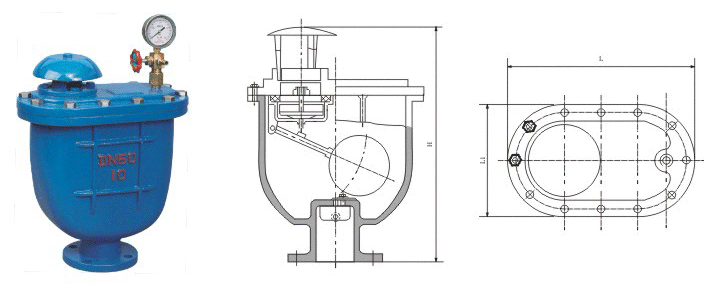

四、复合式排气阀 外形尺寸图
![]() |
复合式排气阀外形尺寸图
|
五、复合式排气阀 外形连接尺寸
公称通径 (DN) |
H | L | L1 |
20/25 | 400 | 290 | 180 |
50 | 480 | 370 | 200 |
80 | 600 | 420 | 250 |
100 | 600 | 420 | 250 |
150 | 750 | 600 | 350 |
200 | 870 | 670 | 410 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
