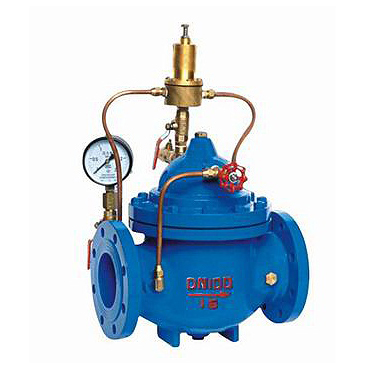

500X持压泄压阀
一、500X持压泄压阀 产品概述
上海霜恒阀门有限公司生产的500X持压泄压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。500X 泄压持压阀系统动作平稳、强度高、使用寿命长。适用于600mm 口径以下的管道。
二、500X持压泄压阀 产品型号和图片
一、500X持压泄压阀 产品概述
上海霜恒阀门有限公司生产的500X持压泄压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。500X 泄压持压阀系统动作平稳、强度高、使用寿命长。适用于600mm 口径以下的管道。 |
二、500X持压泄压阀 产品型号和图片
![]() |
三、500X持压泄压阀 主要外形和连接尺寸
公称通径DN(mm) | 尺寸(mm) | ||||
---|---|---|---|---|---|
L | A1 | A | H1 | H | |
20 | 150 | 130 | 333 | 463 | 557 |
25 | 160 | 130 | 333 | 463 | 557 |
32 | 180 | 130 | 333 | 463 | 557 |
40 | 200 | 140 | 343 | 516 | 610 |
50 | 203 | 140 | 343 | 516 | 610 |
65 | 216 | 140 | 355 | 520 | 625 |
80 | 241 | 145 | 360 | 537 | 642 |
100 | 292 | 155 | 400 | 596 | 750 |
125 | 330 | 165 | 420 | 653 | 808 |
150 | 356 | 180 | 435 | 709 | 864 |
200 | 495 | 205 | 480 | 805 | 1135 |
250 | 622 | 225 | 530 | 855 | 1185 |
300 | 698 | 245 | 575 | 953 | 1325 |
350 | 787 | 275 | 620 | 990 | 1385 |
400 | 914 | 285 | 668 | 1030 | 1445 |
450 | 978 | 285 | 668 | 1030 | 1445 |
500 | 978 | 410 | 780 | 750 | 1110 |
600 | 1230 | 456 | 888 | 850 | 1286 |
四、500X持压泄压阀 安装示意图
![]() |
五、500X持压泄压阀 维修和维护
水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和○型圈,其它内部零件损伤甚少)
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片及○型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
