700X水泵控制阀
一、700X水泵控制阀 产品概述
上海霜恒阀门有限公司生产的700X水泵控制阀，是一种安装在高层建筑以及 其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声；当水泵完 全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装、维修方便。

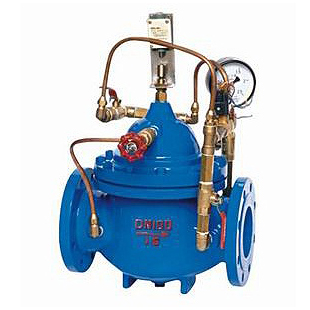

二、700X水泵控制阀 产品型号和图片
一、700X水泵控制阀 产品概述
|
上海霜恒阀门有限公司生产的700X水泵控制阀，是一种安装在高层建筑以及 其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声；当水泵完 全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装、维修方便。 |
二、700X水泵控制阀 产品型号和图片
|
|
三、700X水泵控制阀 主要外形和连接尺寸
| DN | 80 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
| H | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |

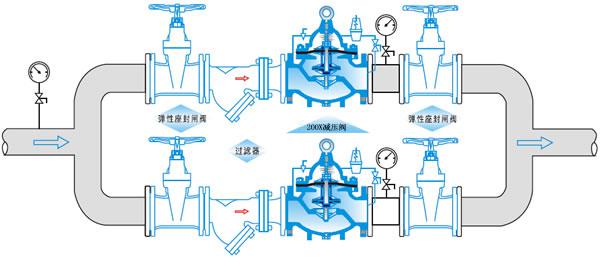

四、700X水泵控制阀 安装示意图
|
五、700X水泵控制阀 维修和维护
水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和○型圈，其它内部零件损伤甚少）
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下，包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下，切勿损伤膜片。
6.将以上各项东西取出后，检查膜片及○型圈是否损坏；如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏，请将轴芯上的螺帽松脱，逐浙分解出膜片或型圈，取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏，若有其它杂物在主阀内部将其清理出。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
