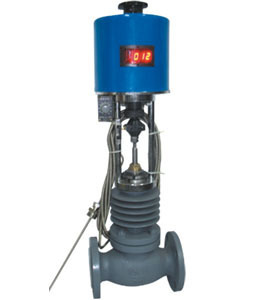

自力式电控温度调节阀
一、自力式电控温度调节阀 产品概述
ZZWPE自力式电控温度调节阀，由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度调节阀适用于非腐蚀性的液体、气体和蒸汽，在各种加热、冷却系统中的温度控制。自力式电控温度调节阀结构简单，操作方便，选用温度范围广、响应时间快、密封性能可靠。因而自力式电控温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。自力式电控温度调节阀具有以下特点：
1、适用范围广泛，阀体结构有单座、或套筒两种型式。
2、有较宽的温度设定范围，控制精度高。
3、有超温过载保护措施，安全可靠。
4、温度设定方便，运行期间也可连续调节。
一、自力式电控温度调节阀 产品概述
|
ZZWPE自力式电控温度调节阀，由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度调节阀适用于非腐蚀性的液体、气体和蒸汽，在各种加热、冷却系统中的温度控制。自力式电控温度调节阀结构简单，操作方便，选用温度范围广、响应时间快、密封性能可靠。因而自力式电控温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。自力式电控温度调节阀具有以下特点： |
|
|
|

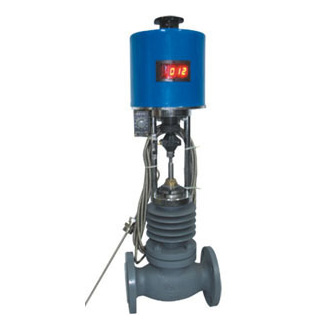

自力式电控温度调节阀
|
|
二、自力式电控温度调节阀 工作原理
自力式电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理，见附图示：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
三、自力式电控温度调节阀 主要技术参数
1、阀体
| 阀体形式 | 直通铸造球型阀 |
|---|---|
| 公称通径 | DN20～200mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
| 阀芯形式 | 单座柱塞型阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | PTFE、不锈钢 (304、304L、316、316L) |
3、执行机构、传感器、毛细管
| 执行器型号 | 3810系列、PSL系列 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% | |
| 温包、毛细管材料 | H62、1Cr18Ni9Ti |
| 毛细管长度 | 3米、5米、10米 |
| 温度控制范围 | 0~250℃ |
| 设定值偏差 | ±2℃ |
四、自力式电控温度调节阀 额定行程与流通能力、泄露标准
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程 | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
| 调节精度(℃) | ± 1 ~ ± 5 | |||||||||||
| 使用介质 | 蒸汽、水、油、气体 | |||||||||||
|
允许 泄漏量 |
硬密封 | 10 -4 X 阀额定容量 | ||||||||||
| 软密封 | “ 0 ” | |||||||||||
五、自力式电控温度调节阀 主要外形图
|
|
|

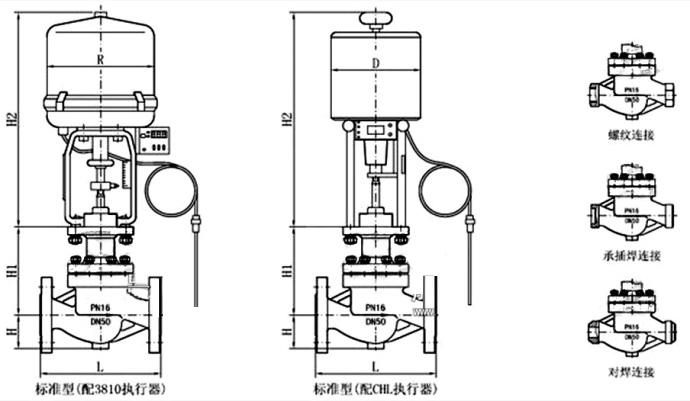

ZZWPE自力式电控温度调节阀 外形尺寸图
|
|
六、自力式电控温度调节阀 主要连接尺寸
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | CHL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
