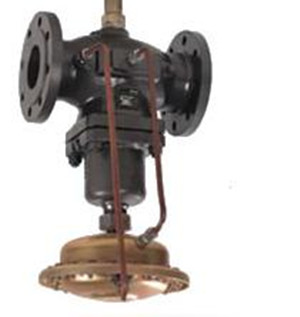

![自力式流量调节阀](/products_image/2016101520454173.jpg)
自力式流量调节阀
一、自力式流量调节阀 产品概述
自力式流量调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。自力式流量控制阀由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代控制阀门产品。
无需外加驱动能源的节能型自控系统.设备费用低;
结构简单.维护工作量小;
设定点可调且范围宽.便于用户在设定范围内连续调整流量;
指挥操作型较直接作用型动态响应快。精度高,可调比大;
阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。
一、自力式流量调节阀 产品概述
自力式流量调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。自力式流量控制阀由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代控制阀门产品。 |
![]() |
ZZLP/ZZLM自力式流量调节阀
|
二、自力式流量调节阀 主要技术参数
1、阀体
阀体形式 | 直通铸造球型阀 |
---|---|
公称通径 | DN15~250mm |
公称压力 | PN1.6、2.5、4.0MPa |
法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 | 标准型-17~+350℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M) |
2、阀内件
阀芯形式 | 单座柱塞型阀芯 |
---|---|
流量特性 | 线性、等百分比 |
阀芯材料 | PTFE、不锈钢 (304、304L、316、316L) |
3、执行机构
有效面积(cm2) | 250 | 630 |
---|---|---|
节流器压差(MPa) | 0.02;0.05 | |
允许上下膜室之间最大压差(MPa) | 0.4 | 0.15 |
材料 | 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维 | |
控制管线、接头 | 铜管或钢管10×1; 卡套式接头:R1/4" |
三、自力式流量调节阀 额定流量系数、噪音衡量系数、允许压差
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
有效压力下最大流量(m3/h) | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
PN40 | 2.0 |
四、自力式流量调节阀 主要性能指标
控制精度 | ±5% | |||
---|---|---|---|---|
允许泄露量 (在规定实验条件下) |
硬密封 | 4×0.01%阀额定容量 | ||
软密封 | DN15~50 | DN65~125 | DN150~250 | |
10气泡/min | 20气泡/min | 40气泡/min |

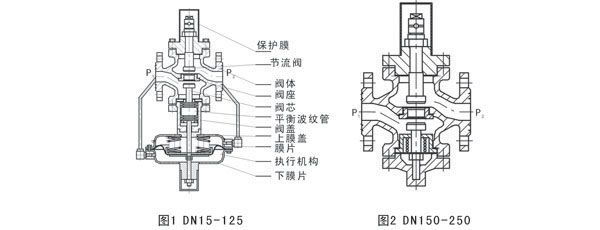

五、自力式流量调节阀 主要外形图
![]() |
六、自力式流量调节阀 主要连接尺寸
公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B | 50 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 640 |
B1 | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
B2 | - | - | - | - | - | - | - | - | - | - | 326 | 354 | 404 |
B3 | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
B4 | 150 | ||||||||||||
R | 263 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
