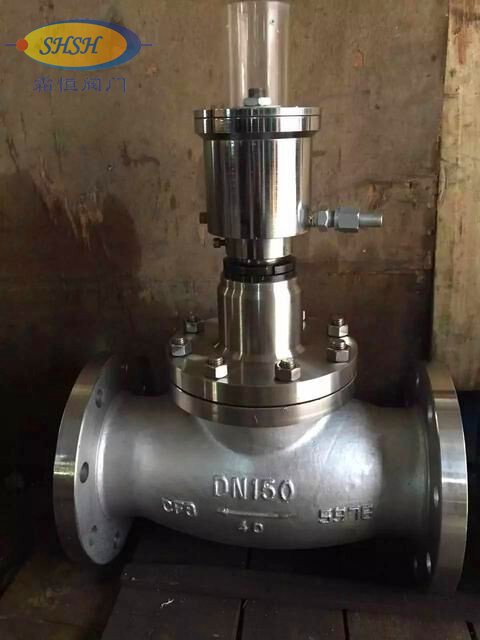

液动紧急切断阀QDY421F
不锈钢液动紧急切断阀产品概述: |
产品名称:不锈钢液动紧急切断阀
产品型号:QDY421F-16/25/40P
产品规格:DN15-DN300
压力等级:1.6Mpa-2.5Mpa-4.0Mpa
适用介质:液氨、氨气、天然气、液化气
使用温度:使用温度:-40~+80℃
阀体材质:不锈钢304、316、304L、316L、铸钢
不锈钢液动紧急切断阀产品简介: |
不锈钢液动紧急切断阀是一种安全保护阀,安装在液氨、氨气、液化石油气(燃气),液体与气体管路上,与远距离手摇油泵(SB03-175型)配套使用,利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使手摇油泵卸压,或高温使易熔合金熔化,而本阀油缸自动卸压,阀门迅速关闭而止漏,起安全保护作用. 广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
不锈钢液动紧急切断阀产品特点: |
不锈钢液动紧急切断阀结合了截止阀、止回阀、液压阀、手动阀门的优点,具有极佳的技术性能,低负荷损失和高可靠性,用于发生紧急情况时将手摇油泵的卸压阀打开,油压系统迅速泄压,阀门自动关闭。阀门能远距离迅速操控管道或储罐上阀门的开启-关闭,保证人身和财产安全。
不锈钢液动紧急切断阀具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在燃气、石油、化工、冶金等工业生产部门。不锈钢液动紧急切断阀使用的液压油应该是无杂质和无颗粒的混合锭子油,变压器油。
不锈钢液动紧急切断阀产品技术参数: |
油缸工作压力:≤6.0.Mpa
油缸使用介质:混合锭子油,变压器油
油缸开启压力:≥2.0MPa
油缸使用温度:≤75℃
(易熔合金)熔化温度:75±5℃
切断时间: 阀门口径小于等于DN65关闭时间≤5秒
阀门口径大于DN65关闭时间≤10秒
油缸、活塞:球墨铸铁
弹簧材质:50CrVA(弹簧钢)
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
开启类型:常开式,常闭式
不锈钢液动紧急切断阀的工作原理: |
不锈钢液动紧急切断阀通过手摇油泵手柄做往复动作,使压力增高来打开紧急切断阀,介质即可通过,如遇火灾或其他紧急情况时,将手摇油泵的卸压阀打开,油压系统迅速泄压,使紧急切断阀立即关闭,或温度升高至75℃以上时,安装在油泵或紧急切断阀的易熔塞立即熔化,达到自动泄压目的,使紧急切断阀自动迅速关闭。
管路安装多只紧急切断阀的情况下应该利用二只手摇油泵控制,其中一只油泵工作另一只油泵备用,防止油泵损坏本阀不能正常工作,每只紧急切断阀分别用一只(J23H-40P)针型阀控制。

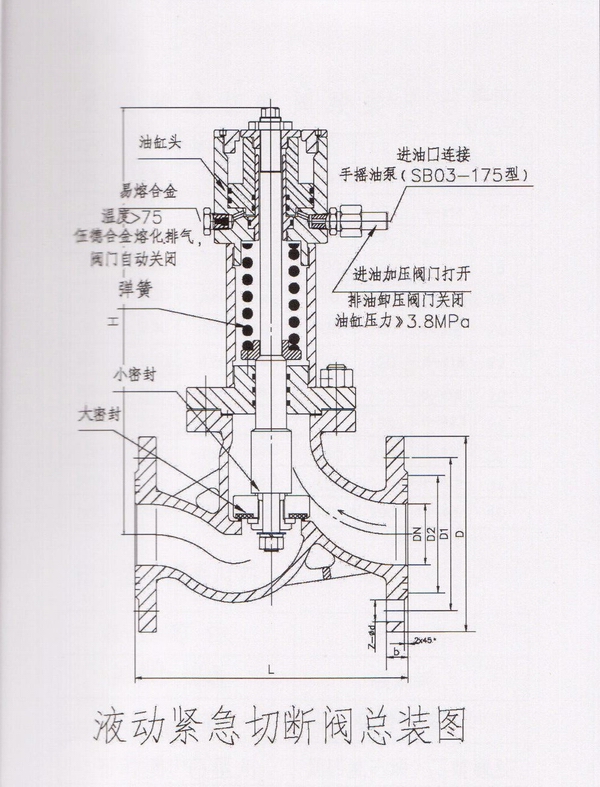

不锈钢液动紧急切断阀结构外形及连接尺寸(mm): |
DN |
L |
H |
D |
D1 |
D2 |
b |
F |
Z-Φd |
15 |
130 |
215 |
95 |
65 |
45 |
16 |
2 |
4-Φ14 |
20 |
150 |
255 |
105 |
75 |
55 |
16 |
2 |
4-Φ14 |
25 |
160 |
285 |
115 |
85 |
65 |
16 |
2 |
4-Φ14 |
32 |
180 |
300 |
135 |
100 |
78 |
18 |
2 |
4-Φ18 |
40 |
200 |
320 |
145 |
110 |
85 |
18 |
2 |
4-Φ18 |
50 |
230 |
380 |
160 |
125 |
100 |
20 |
3 |
4-Φ18 |
65 |
290 |
420 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
80 |
310 |
450 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
100 |
350 |
520 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
125 |
400 |
558 |
270 |
220 |
188 |
28 |
3 |
8-Φ25 |
150 |
480 |
750 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
200 |
600 |
950 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
250 |
650 |
1050 |
425 |
370 |
332 |
36 |
3 |
12-Φ30 |
300 |
750 |
1120 |
485 |
430 |
390 |
40 |
3 |
16-Φ30 |
不锈钢紧急切断阀保管、安装及使用注意事项: |
1、保管时将本阀的各个对外通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油,防止锈蚀。
2.阀门可安装在水平或垂直的管道上使用,安装前去掉防尘盖,将阀门内部清理干净,以免污物带进阀体内部,损坏密封圈。
3、紧急切断阀采用止回阀原理,只能单向截断,阀门工作介质的流动方向是高进低出,安装时必须注意阀门标志,将要保护的一端作为阀门入口。
4、阀门每天开放12-14小时后,在系统不工作时应及时将阀瓣关闭,避免弹簧长期压缩,降低阀门长期使用的可靠性。
5、订购产品时须注明法兰密封面形式,压力等级及连接标准。
